Máquina semiautomática de conformado de barras en T/Máquina de perfil barras en T semiautomática
La máquina semiautomática de conformado de barras en T es una máquina para fabricar barras en forma de T de techo por el principio de conformado de rodillos.
La máquina semiautomática significa que necesita perforar los orificios y los extremos de la barra en T plana. Igual que la otra barra en T, la barra en T plana también tiene dos tipos de T principal y transversal. Normalmente los tamaños de barra en T 32x24x3600mm; 38x24x3600mm 38x35x3600mm; 32x15x3600mm etc.

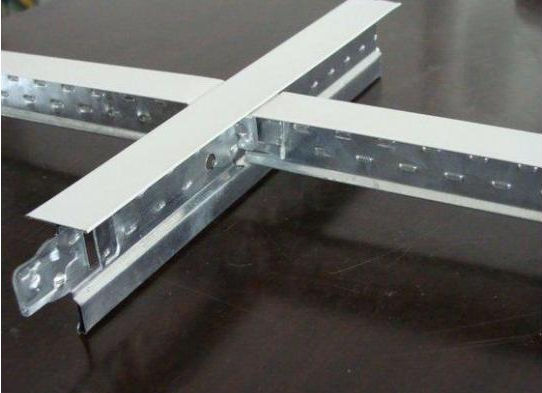

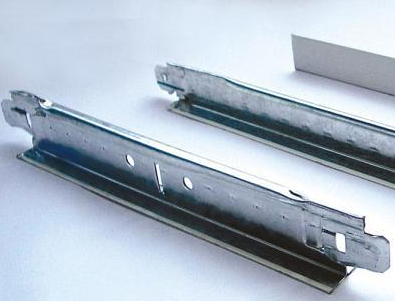

Aquí hay algunas fotos de la barra T para su referencia:

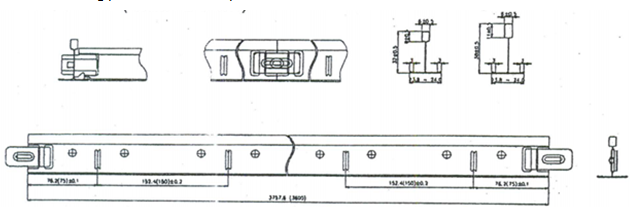

Aquí está el perfil de dibujo de la barra T para su referencia:
Una breve introducción de la máquina semiautomática formadora de barra en T
| NO. | Item | Breve introducción |
| 1 | Tabla de marco | Material: acero al carbono, espesor: 20 mm, pulido,
Procesamiento anticorrosivo |
| 2 | Rodillo | Material Cr12 Diámetro interior 40 mm, Mín. OD 90 mm, Dureza HRC 55-56, Simetría en el rango de 0,05 mm, 16 estaciones de rodillos |
| 3 | Transmisión | Transmisión de cadenao engranaje |
| 4 | Costura
|
La costura verdadera de los cuatro rodillos también se puede utilizar para costura falso |
| 5 | Placa lateral | Grosor 30mm, pulido 6 lados, taladrado de alta precisión |
| 6 | Eje principal | 45 # acero, tratamiento térmico de temple, molino de fabricación de precisión |
| 7 | Sistema de control electrónico | PLC programado, pantalla táctil, sistema completo de control automático. |
| 8 | Los moldes de estampado | Material D2, dureza HRC 58-60, fresado preciso, fabricación precisa, piezas fáciles de quitar. |
Ventajas de la máquina formadora de rollos de barra en T semiautomática ZHONGTUO:
- Producción totalmente automática para hacer la T gird forma. Para el acabado final de la fabricación y el agujero de perforación, necesita otra máquina de perforación.
- La velocidad de trabajo de la máquina es de alrededor de 25 metros por minuto y la velocidad es ajustable.
- Punzonado hidráulico para agujeros antideslizantes y logotipo de la empresa si lo necesita
- sistemas de corte hidráulico y de servo vuelo
- Los productos de matriz de troquelado y la cuchilla de corte, que utilizan material SKD11 ，puede usar por un largo tiempo.
- Sistema de control PLC, interfaz hombre-máquina, portátil y pantalla táctil. La marca del PLC es Panasonic.

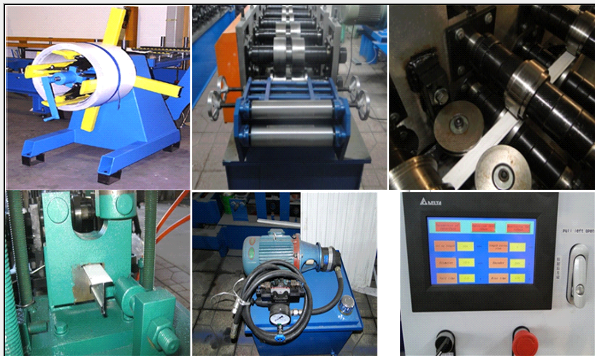

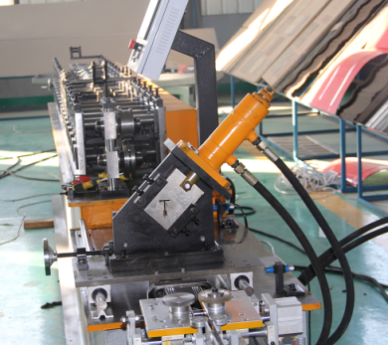

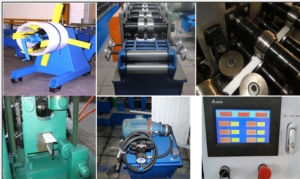

Aquí hay algunas fotos para su referencia:
Para obtener más información de la máquina de barra plana T para su referencia:
- Por medio de la máquina semiautomática de barra T plana, la máquina T principal y la T cruzada no pueden ser fabricadas por una máquina, lo que significa que al menos se necesitan dos juegos de máquinas: la máquina de barra T principal y la máquina de barra T cruzada.
2.Para la punzonadora, puede usar un juego y dos juegos de moldes.
