¿Cómo se calcula el soporte del techo?
maquina perfiladora ¿Cómo se calcula el soporte del techo?
1
Información de diseño (por maquina perfiladora)
El espacio abierto es de 9 my el número de soportes de unión es 1 (la carga de viento se distribuirá uniformemente entre estos soportes de techo).

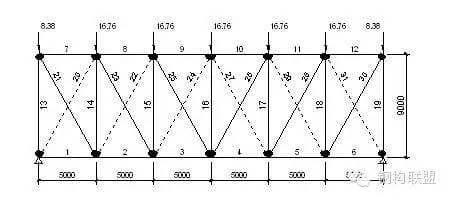

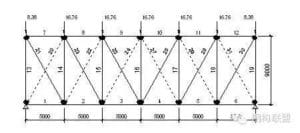

La estructura es la siguiente:
El soporte del techo adopta un sistema de soporte flexible. (por maquina perfiladora)
El diseño de la sección es el siguiente:
| Numero | Sección transversal | Material |
| 1 | H-900*300*10*16 | Q235 |
| 2 | H-900*300*10*16 | Q235 |
| 3 | H-900*300*10*16 | Q235 |
| 4 | H-900*300*10*16 | Q235 |
| 5 | H-900*300*10*16 | Q235 |
| 6 | H-900*300*10*16 | Q235 |
| 7 | H-900*300*10*16 | Q235 |
| 8 | H-900*300*10*16 | Q235 |
| 9 | H-900*300*10*16 | Q235 |
| 10 | H-900*300*10*16 | Q235 |
| 11 | H-900*300*10*16 | Q235 |
| 12 | H-900*300*10*16 | Q235 |
| 13 | PIPE-146*4.5 | Q235 |
| 14 | PIPE-146*4.5 | Q235 |
| 15 | PIPE-146*4.5 | Q235 |
| 16 | PIPE-146*4.5 | Q235 |
| 17 | PIPE-146*4.5 | Q235 |
| 18 | PIPE-146*4.5 | Q235 |
| 19 | PIPE-146*4.5 | Q235 |
| 20 | L-100*63*6 | Q235 |
| 21 | L-100*63*6 | Q235 |
| 22 | L-100*63*6 | Q235 |
| 23 | L-100*63*6 | Q235 |
| 24 | L-100*63*6 | Q235 |
| 25 | L-100*63*6 | Q235 |
| 26 | L-100*63*6 | Q235 |
| 27 | L-100*63*6 | Q235 |
| 28 | L-100*63*6 | Q235 |
| 29 | L-100*63*6 | Q235 |
| 30 | L-100*63*6 | Q235 |
| 31 | L-100*63*6 | Q235 |
2
Cálculo de carga y fuerza interna (por maquina perfiladora)
Carga del viento: el coeficiente parcial es 1.4, y el valor de la carga se muestra en el diagrama de estructura.
Vea a continuación los parámetros de cálculo de la carga del viento:
Presión básica del viento: 0.4kN / m2;
Coeficiente de forma del cuerpo 1, coeficiente de variación de la altura de la presión del viento 1.14;
El coeficiente de vibración del viento es 1; el coeficiente de ajuste integral de la presión del viento es 1.05;
La altura de la carga de viento compartida es de 5 m.

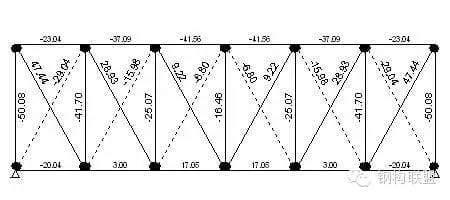

A continuación se muestra un diagrama simplificado del valor de diseño de la fuerza axial bajo la carga de viento de la estructura:
Comprobación de la capacidad de carga bajo una combinación estática de sección transversal
La barra de unión 13 más desfavorable adopta la sección PIPE-146 * 4.5-Q235
Área de sección transversal: A = 20.004 cm2
Longitud calculada en el plano: Lx = 9m
Longitud calculada fuera del plano: Ly = 9m
Relación de esbeltez en el plano: λx = 9 / 5.005 × 100 = 179.809
Relación de esbeltez fuera del plano: λy = 9 / 5.005 × 100 = 179.809
Relación de esbeltez máxima: λmax = 179.809
<220, calificado
Coeficiente de estabilidad: φ = 0.2435
Verificación de estabilidad: σ = 50.08 / 20.004 / 0.2435 × 10 = 102.816N / mm2 <215MPa, pase
La red oblicua más desfavorable 21 utiliza la sección L-100 * 63 * 6-Q235
Área de sección transversal: A = 9.62cm2
Comprobación de resistencia: factor de reducción de resistencia para acero de ángulo único: 0,85
Resistencia corregida de acero de ángulo único: 215 × 0.85 = 182.75N / mm2
σ = 47.438 / 9.62 × 10 = 49.312N / mm2 <182.75MPa, calificado
Longitud calculada en el plano (m) lx = 5.148
Longitud calculada fuera del plano (m) ly = 10.296
Radio de giro imim = 0.13800E-01
^ I y i = 0.3210E-01
Comprobación de esbeltez λx = 373.040 <[λ] = 400
Λy = 320.75 <[λ] = 400
Los cheques están satisfechos.

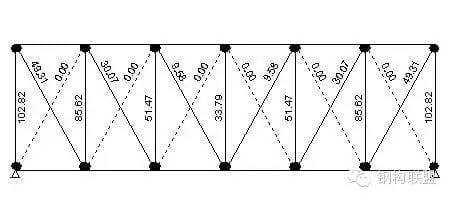

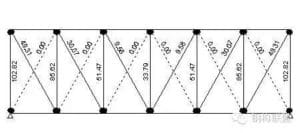

El diagrama de tensión estructural del diseño estático estructural se muestra a continuación:
(por maquina perfiladora)
