Máquina perfiladora de canales en C

Product Details

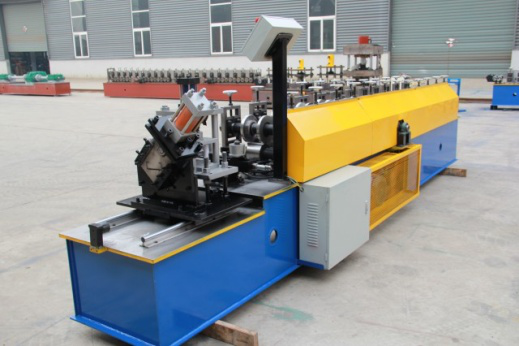

Máquina perfiladora de canales en C

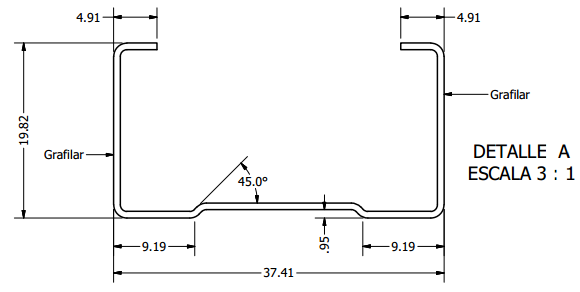

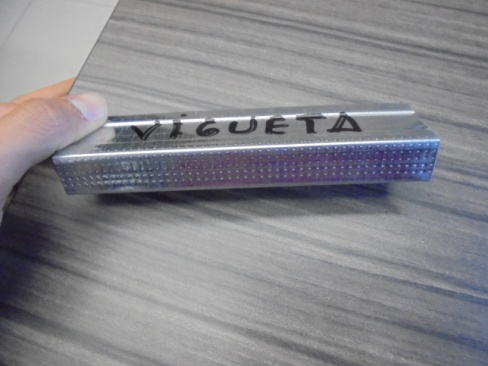

Perfil de dibujo del cliente:



Grosor  del  material: 0.4 mm

Pregunta: ¿Cuál es el tamaño, la forma y los detalles de los agujeros?

S/NNombreParámetroImágenes

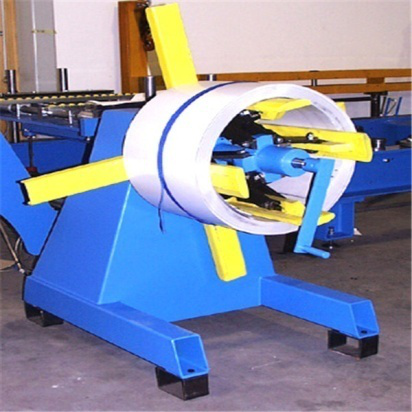

1DesbobinadorUso: Se utiliza para soportar la bobina de acero y desenrollarla de forma giratoria.

Desenrollado pasivo tirado por el sistema de perfilado

Capacidad de cargamento: 1.5T

Ancho de desenrollado: 300 mm

Diámetro interior: 450-550 mm

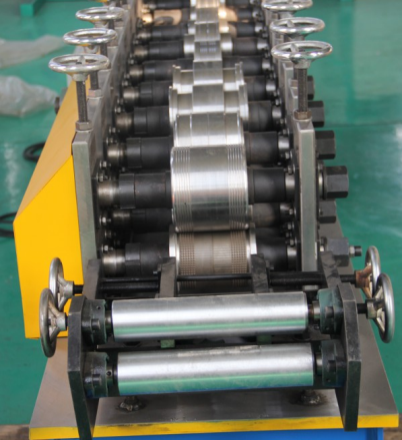

2Alimentación y nivelaciónEsta parte nivelar la bobina para asegurarse de que esta limpia y recta. Mientras tanto, el rodillo perforará puntos a ambos lados del canal C.

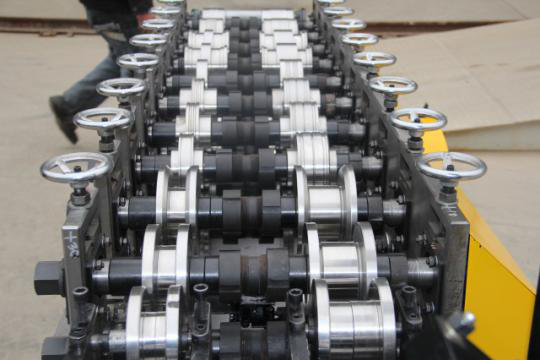

3Máquina de perfiladoTamaño: 3800х800х1400

Peso t: 2.5 toneladas

Voltaje: 380V / 50HZ 3 fases (como solicitud del cliente)

Marco: placa media soldada

Tipo de marco de arco conmemorativo

Grosor del marco: 25 mm

Modo de conducción: engranaje

Material de rodillos: GCr12MoV

Material de los ejes: acero 45 # con templado

Diámetro de ejes: φ40mm

Número de rodillos: 10 rodillos

Potencia principal: 4kw

Reductor de velocidad de engranaje planetario cicloidal)

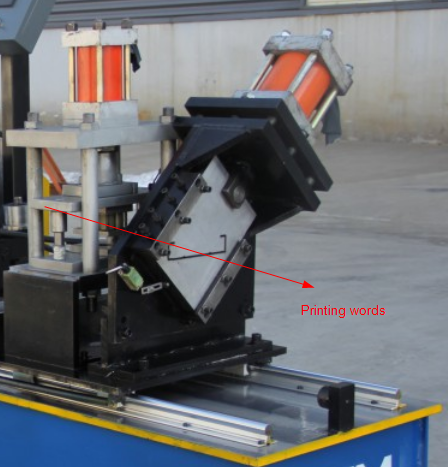

4marcar palabra en productoesta parte puede marcar palabra en producto

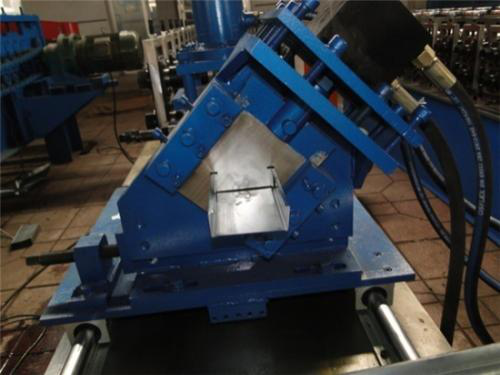

5Máquina de esquilarJunto con las palabras punzantes, los cortes se realizarán juntos.

Material de cuchillas: Gcr12 templado

Fuente de alimentación: energía hidráulica

Marco: estilo de pilar con sistema de piñón y cremallera

Interruptor de carrera: interruptor fotoeléctrico sin contacto

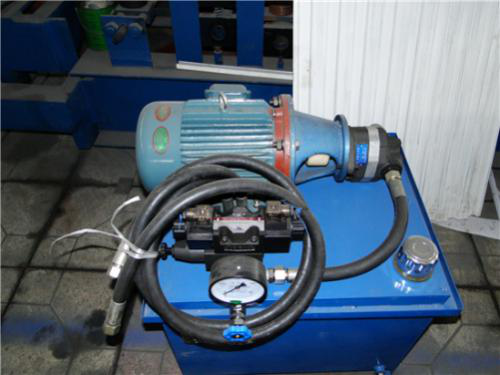

6Estacion HidraulicaPotencia del motor hidráulico: 3kw

Aceite hidráulico: 46 #

Componentes: El sistema incluye un conjunto de tanque hidráulico, un conjunto de bomba de aceite hidráulico y dos tuberías hidráulicas. Y dos juegos de válvulas de electromagnetismo.

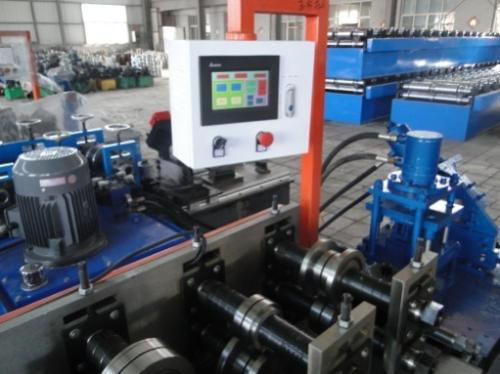

7Sistema de control eléctricoCaracterística:

1. PLC adoptado, transductor, panel táctil de Delta Taiwan para garantizar una alta velocidad con estabilidad, precisión y vida útil.

2.Otros elementos eléctricos son Delta

3. Equipado con interruptor móvil, interruptor de aire, radiador, transformador y protector de fugas eléctricas para mayor comodidad y seguridad.


8Mesa de recibir productoAdopta acero soldado y rodillo soportado para transmitir los productos.
9Precio: USD  ? / LINE  FOB XINGANG CHINA

Pago: 30% T / T por adelantado y saldo 70% después de la confirmación de la inspección antes del envío.

10Garantía

1. Un año, y proporcionaremos el soporte técnico para toda la vida.

2. Capacitación: el comprador debe cobrar la visa, el boleto de regreso, la comida y el alojamiento en el extranjero y USD50 / persona / día por salario.

3. Necesito uno técnicos.

4. Tiempo de entrenamiento: una semana (contiene el tiempo de instalación y ajuste)
