Máquina formadora de columna de estante sistema almacen

Descripción de mercancíaTiempo de entregaPaqueteCantidadFOB TIANJIN
Máquina formadora de columna45 días hábiles40 Container  1 Set   USD

Al reemplazar las espaciador, la línea de máquinas puede completar dos perfiles a través de un conjunto de matrices de rodillos.

MATERIAL:

Espesor de bobina : 1.5-2.3 mm

Materia prima: Chapa de acero galvanizado

Fuerza de rendimiento: ≤235Mpa

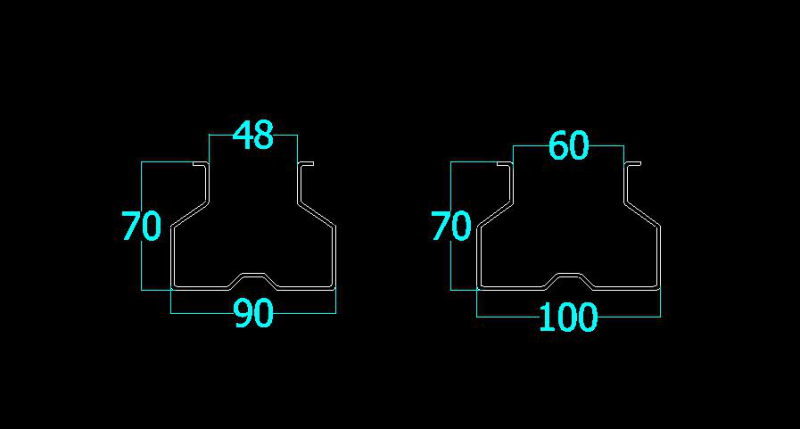

Dibujo de perfil  de Máquina formadora de columna de estante sistema almacen para su referencia:

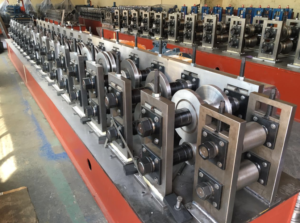

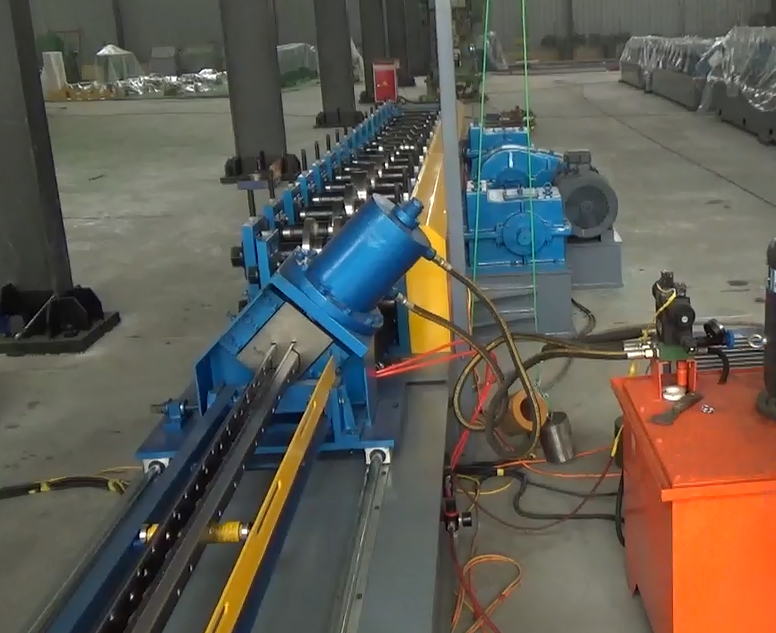

Imágenes de la Máquina formadora de columna de estante sistema almacen para su referencia

Parámetros técnicos de  Máquina formadora de columna de estante sistema almacen

  1. Perfil de dibujo del cliente:
    Tamaño: 90/100/x70x1.5/2.3

    Espesor: 1.5-2.3mm

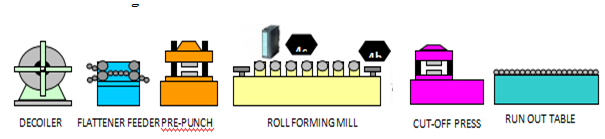

  2. Flujo de trabajo de la máquina formadora de columna de estante sistema almacen                                                                                                               Componente de la máquina formadora de columna de estante sistema almacen:
    1Desbobinador hidráulico1 set
    2Sistema de perforación1 set
    3Alimentador de bobina1 set
    4Máquina de nivelación1 set
    5Perfilado1 set
    6Corte hidráulico1 set
    7Sistema de control PLC1 set
    8Estacion Hidraulica1 set
    9Mesa de recibir producto1 set

    Parámetros de la máquina perfiladora

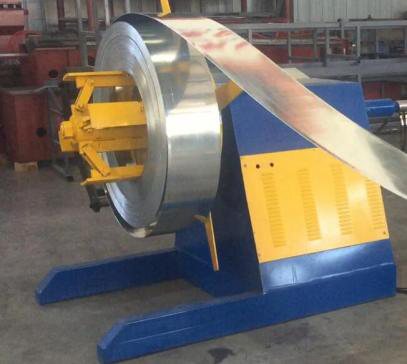

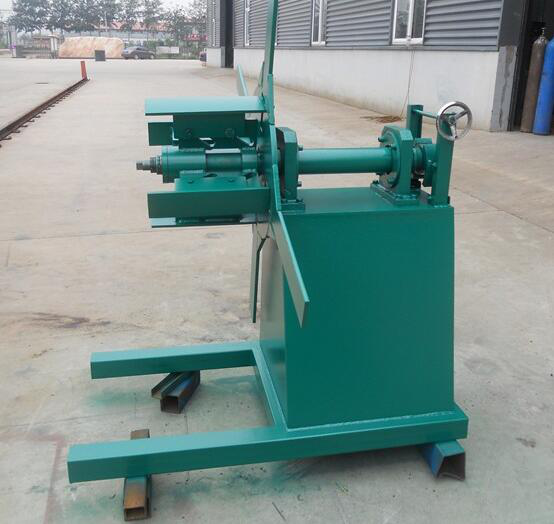

    1. Desbobinador hidráulico

    Desbobinador pasivo de 3 toneladas con dispositivo de freno.

    Diámetro exterior de la bobina: 550 mm.

    Diámetro interior de la bobina: 450 mm.

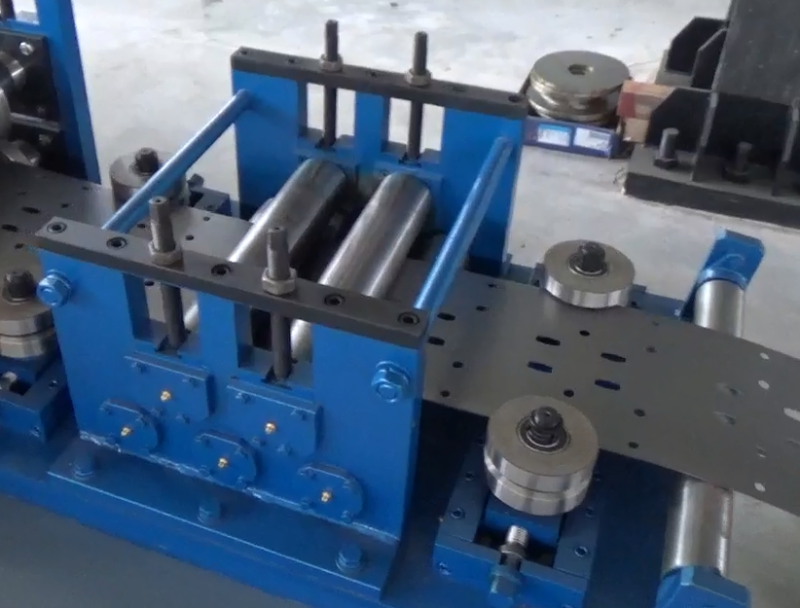

    2. Rodillos de alimentación y nivelación.:

    Rodillos: 4 pasos, rodillos de nivelación: 5 piezas

    Diámetro: 80mm

    Espesor de nivelación: 3.5mm

    Velocidad de alimentación: 0-12m/min
    Tipo de transmisión: engranaje

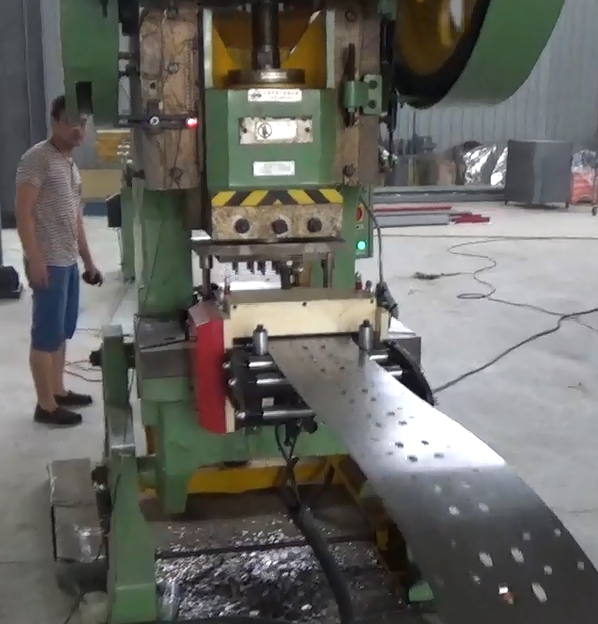

    Perforadora:

    1. Dispositivo de perforación
    1) Potencia: 63 toneladas de potencia de prensa mecánica con freno neumático

    2) Molde de perforación de 8 agujeros

    3) Velocidades: 60 veces / min

    4) 5.5 KW

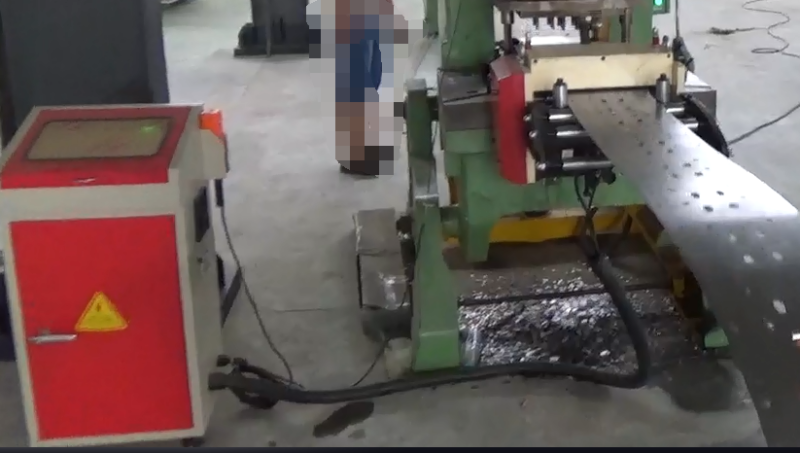

    3.1 alimentador de bobina:

    Después de perforar agujeros, el alimentador de la bobina puede ayudar a alimentar la bobina a la máquina suavemente y alimentar la bobina a la misma velocidad de trabajo.



    4.Máquina formadora principal :

    1) Formando pasos: 16 pasos

    2) Diámetro exterior: 60 mm

    3)Marco de la máquina (tipo): marco del arco conmemorativo, espesor del marco del arco conmemorativo: 30 mm

    4) Información del rodillo:
    A. Materia primal: GCr12MoV

    B. Grado apagado: 56-58°C

    5)Material del eje: acero 45 # con tratamiento térmico y cromado duro en la superficie

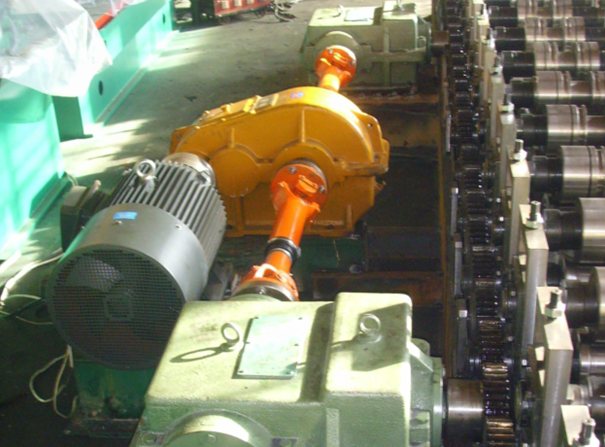

    6)Potencia del motor principal: 18.5kw, relación de reducción: 1:14,

    Tipo de reductor: reductor endurecido

    7) Con dispositivo de enfriamiento

    8) 380-440 V, 50 Hz, 3Phase



    5. Transmisión de engranajes:

    A. Material de engranaje: 42CrMo

    B. Proceso técnico: endurecimiento de procesamiento de molienda de engranajes

    C. Sistema de lubricación de engranajes: el goteo automático de aceite por control de computadora, el tiempo y la cantidad de goteo de aceite se pueden controlar según las necesidades.

    D. Sistema de enfriamiento del engranaje: tanque de circulación de enfriamiento automático, que puede garantizar no exceder el límite de temperatura del engranaje.

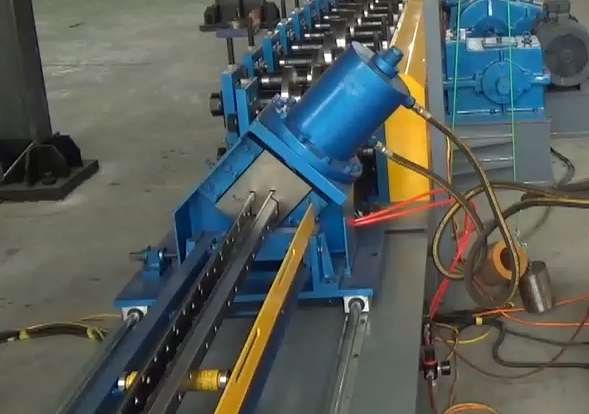

    6. Dispositivo de corte hidráulico sin parar
    1). Servo motor power: 5.5kw
    2). Bomba de aceite Potencia del servomotor 1 juego

    3).Material del cortador: acero moldeado Cr12 con tratamiento templado

    4).Corte hidráulico después de la formación, sin distorsiones ni desperdicio. Factor de seguridad de alto nivel. Con sistema de enfriamiento de aceite para proteger la máquina y ajustar la velocidad de corte

    1. Sistema de control Schneider con español
    • Marca de PLC: Schneider
    • . Marca del transductor: Schneider
    • . Medición automática de longitud y cantidad

    4). Interruptor de control de parada, para garantizar la seguridad de la producción.

    5).Estación de control: se utiliza para controlar la longitud y cantidad del producto, cortando automáticamente a la longitud y se detiene cuando se alcanza la cantidad requerida.

    6). El error de longitud debe ser fácil de ajustar.

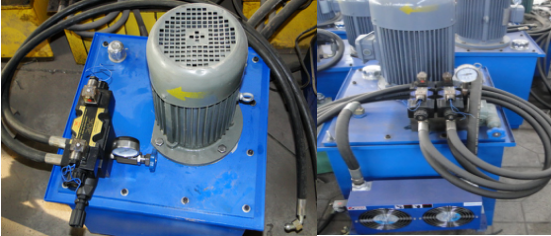

    8. Estación hidraulica

    1).Sistema hidráulico avanzado de Taiwán

    2). Power: 5.5kw

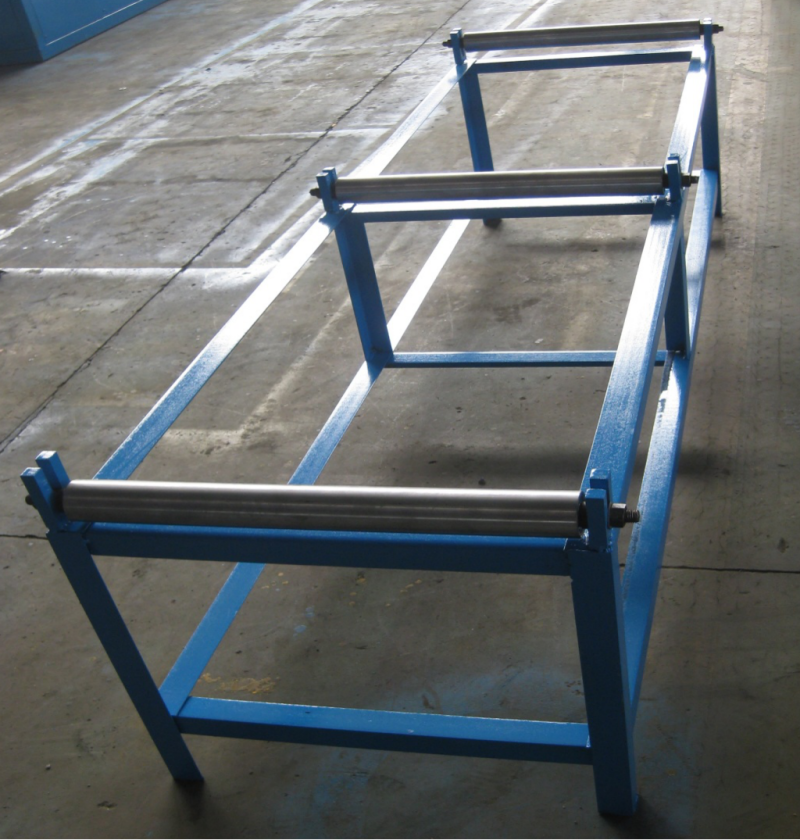

    9.Mesa de recibir producto:

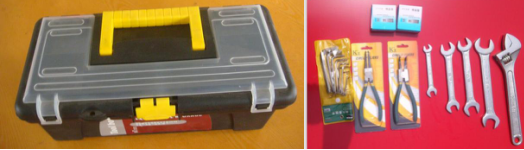

    10. Piezas de repuesto

    LocalizaciónNombreQuantity
    PLC BOXProtector de fusibles4 PCS
    relé4 PCS
    Interruptor de viaje2 PCS
    Estación hidraulicaJunta de goma de sellado1 SET
    Devanado de la válvula solenoide2 PCS
    Sistema de perfilado principalCojinete2 PCS
     Cadena4 PCS
    Método de pago30% T / T por adelantado y saldo 70% después de la confirmación de la inspección.
    Tiempos de entrega45 días hábiles
    Garantía1. Un año, y proporcionaremos el soporte técnico para toda la vida.

    2. Necesito un técnico

    3. Tiempo de entrenamiento: una semana (contiene el tiempo de instalación y ajuste)

    FOB Tianjin Precio
    PaqueteDesnudo con aceite antioxidante, cubierta de plástico anti-agua. Usaremos alambre de acero para fijar la máquina en el contenedor para asegurarnos de que la máquina sea segura.
    Imágenes:

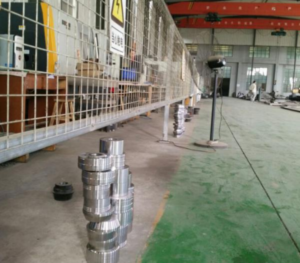

    A continuación se muestra nuestro equipo CNC de procesamiento de moldes de rodillos. Hacemos cada molde con alta calidad.



    A continuación se muestra nuestro equipo CNC de procesamiento de moldes de rodillos. Hacemos cada molde con alta calidad.
