Máquina formadora de rollos para azulejos corrugados

Product Details

Máquina formadora de rollos para azulejos corrugados

Materiales:

Material de procesamiento: placa de acero coloreada, placa galvanizada o placa de aluminio

Espesor del material: 0.3-0.8 mm (o según su pedido)

Ancho de la bobina: o como su solicitud

Velocidad de formación: 8-12 m / min o según sus peticiones

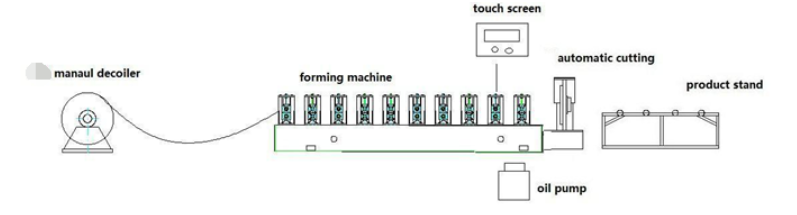

Proceso de producción

Desenrollado → Alimentación de material en la máquina → Formación de rollo → Longitud de medición →

Corte automático → Productos que reciben

Componentes de la línea de producción

No.NameUnitQty
1Decoiler set1
2Main forming machineset1
3PLC control systemset1
4Hydraulic pump stationset1
5Post cutset1
6Electric motorset1
7Output tableset1

Introducción detallada de cada parte para esta línea de producción

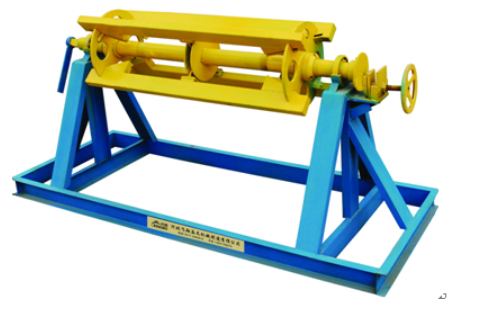

1. Sistema de Un-bobina

Uso: Se usa para sostener la bobina de acero y desenrollarla de forma giratoria.

Sistema de desenrollado pasivo desenrollado por rodillo

Loading capacityUncoiling widthInner diameter
5T1200mm450-550mm



2. Parte de alimentación de la bobina

Uso: Poner la materia prima (placa de acero) a través de la playa para fabricar y procesar, puede garantizar que los productos sean limpios, paralelos y todo sea uniformidad. Consulte la regulación del equipo para conocer la función de localizar el hierro angular.

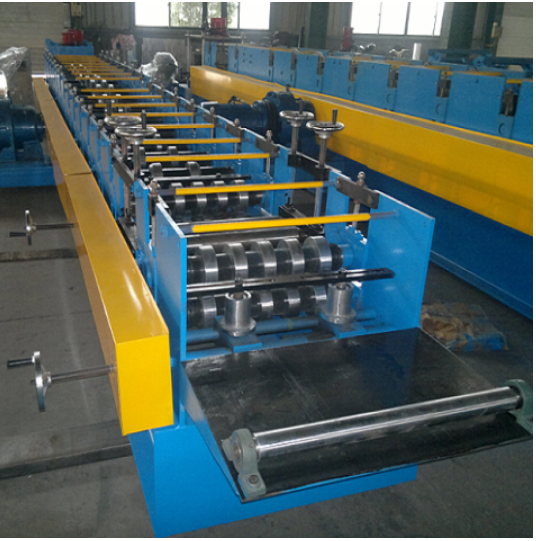

3. Sistema principal de formación de rollos

Uso: Con el fin de mantener la forma y precisión del producto, adopta una estructura de lámina soldada, un motor reductor, transmisión de cadena, rodillo cromado que puede mantener la superficie de la placa de moldeo lisa y no es fácil de marcar cuando está funcionando.

Característica: garantizar la estabilidad, precisión y duración.

Característica : garantizar la estabilidad, precisión y velocidad de corte

Función : Corte automático controlado por PLC

Adopta el accionamiento hidráulico y la ubicación automática para decidir la dimensión y cortar los productos objetivo.

Material de las cuchillas: Cr12 templado

Fuente de alimentación : potencia hidráulica

Componentes: contiene un juego de cuchillas, un tanque hidráulico y una máquina cortadora.

Característica : garantizar la estabilidad, precisión y velocidad de corte

Función : Corte automático controlado por PLC

Adopta el accionamiento hidráulico y la ubicación automática para decidir la dimensión y cortar los productos objetivo.

Material de las cuchillas: Cr12 templado

Fuente de alimentación : potencia hidráulica

Componentes: contiene un juego de cuchillas, un tanque hidráulico y una máquina cortadora.

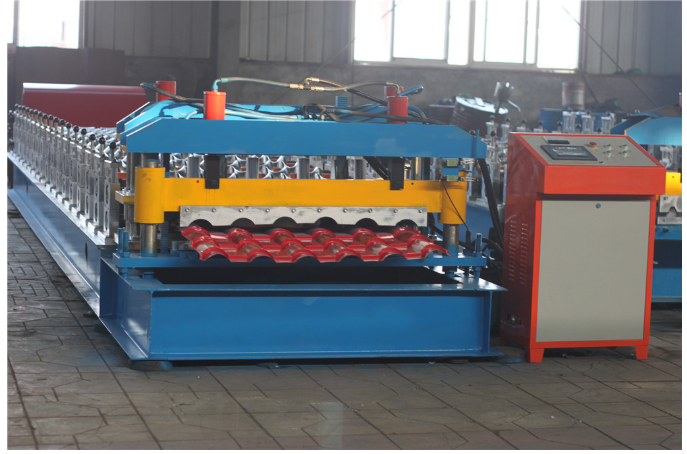

algunas fotos para su referencia:
