Máquina perfiladora de láminas metálicas para techos TR4-36 para Perú para sistema de paredes y techos

Product Details

Máquina perfiladora de láminas metálicas para techos TR4-36 para Perú para sistema de paredes y techos

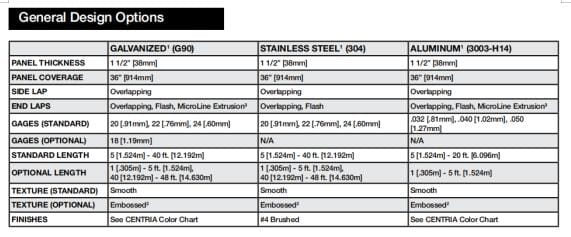

El perfil TR4-36 cuenta con cuatro nervios de 1 1/2 ”[38 mm] de profundidad en centros de 9” [229 mm], lo que le da una apariencia atractiva y erguida. Traslapes laterales TR4-36 en la celda alta cuando se usa como panel de pared o techo.Todos los paneles de pared Exposed Fastener se pueden instalar en una variedad de aplicaciones de pantalla de lluvia

para formar un sistema de pared completo . Este perfil es bastante popular en América del Sur.

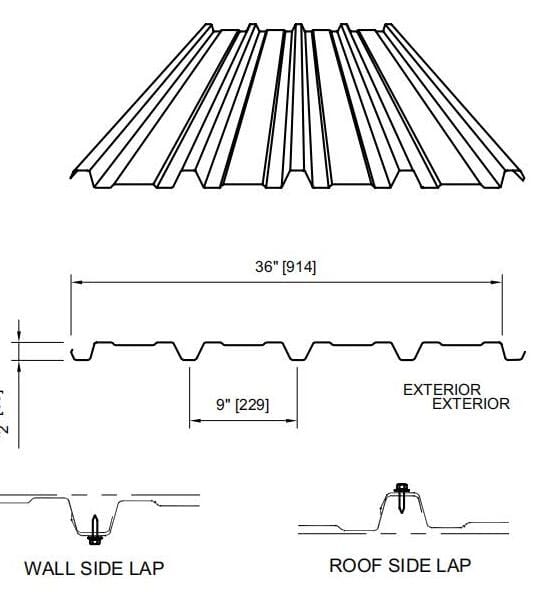

Aquí está el perfil de dibujo TR4-36 para su referencia :

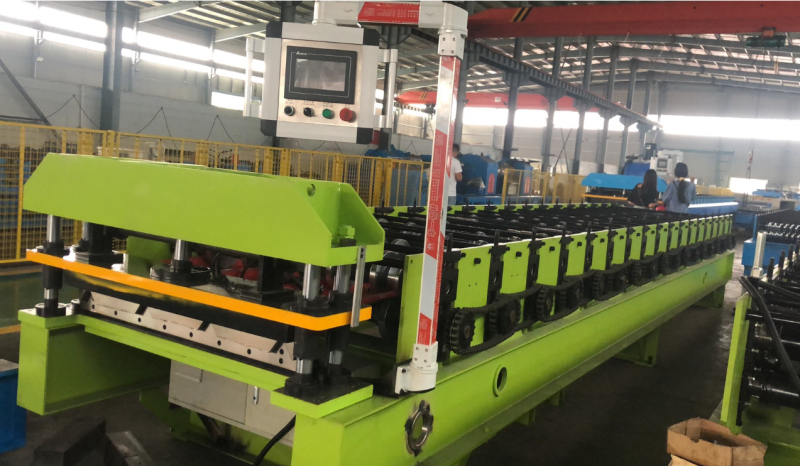

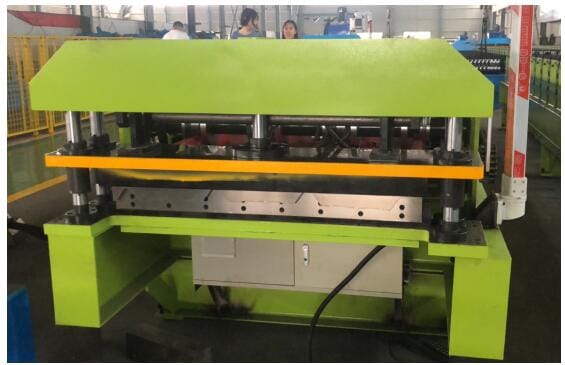

Máquina perfiladora de láminas para techos metálicos TR4-36

Esta máquina está diseñada basándose en conocer todos los requisitos de este perfil de dibujo Tr4. La máquina de láminas metálicas para techos, la diseñamos así:

Diagrama de flujo de procesamiento de la máquina de láminas para techos metálicos Tr4 :

Desbobinador → Alimentación → Formado por rollo → Medir longitud → Corte hidráulico → Tabla de salida

 2. Parámetros técnicos de la máquina perfiladora de láminas de techo de metal trapezoidal Peru Tr4 :

Artículo No.Nombre del árticuloEspecificación
       1Ancho del material de alimentaciónHoja de bobina de 1000 mm
       2Espesor del material de alimentaciónHoja de bobina de 0,3-0,8 mm
       3Estación de rodillos1 9 estaciones
       4Diámetro del eje90 mm
       5Productividad5 5 m / min
       6Material de los rodillosGcr15 temple con 0. 1 mm cromo
       7 Material del eje45 # acero con 0. 1 mm cromo
       8Peso7 toneladas
       9longitud7 0,5 m eter
      10voltaje220 V 50Hz 3 fases
      11ControlarPLC portátil
      12Desbobinador5 toneladas
      13Motor5,5 kw
      14Camino de conducciónTransmisión de cadena
      15Tamaño de la cadenaD cadena ouble
      dieciséisSistema de corteCortadora hidráulica con dos gatos hidráulicos



¿Por qué la máquina de láminas para techos de metal Zhongtuo es diferente a otras ?

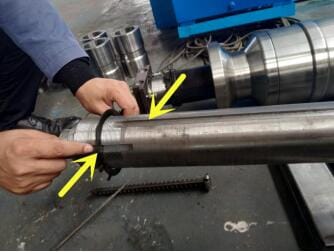

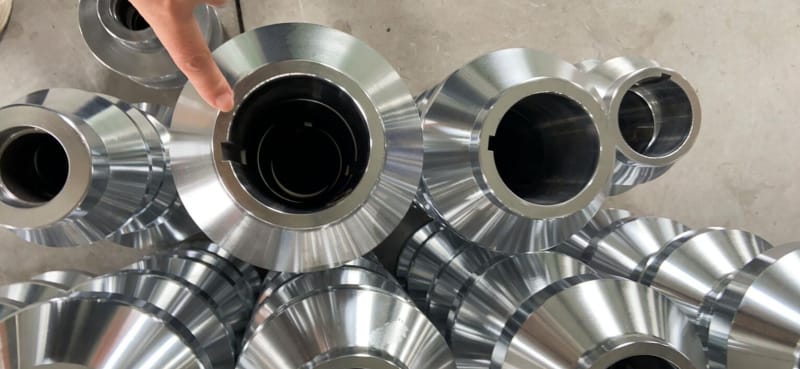

  1.   Para los rodillos, todos diseñamos con notas clave para rodillos y eje muy juntos:

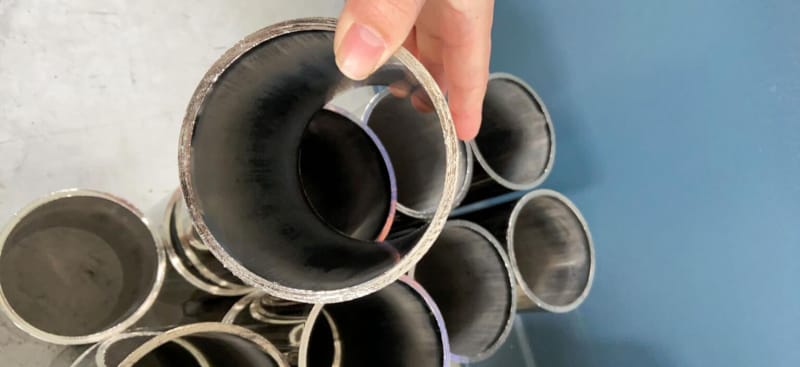

  1.   Para el espaciador, también utilizamos tubería sin costura y el grosor es más grueso para asegurarnos de que la máquina tenga un uso prolongado y una alta precisión. Este tipo de espaciador no se oxidará fácilmente. Puede proteger el eje en cierto grado:

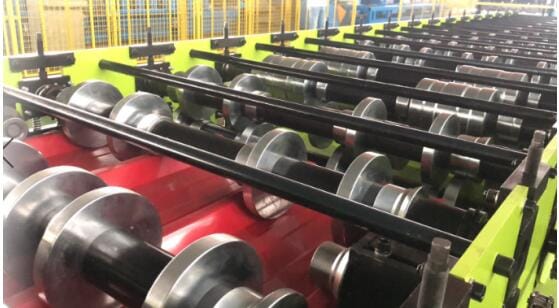

  1.   Para los rodillos, utilizamos el material GCR15 templado a 58 grados para asegurar la dureza de los rodillos. Para algunos rodillos más grandes, haremos el temple aunque sea dos o tres veces.

  1.   La última, pero la más importante, de nuestra máquina de láminas para techos es fácil de instalar. Pondremos el PLC y la estación hidráulica todos juntos, cuando la máquina llegue a usted, simplemente conecte la electricidad principal, eso es suficiente. Toda la instalación podría estar terminada en media hora.

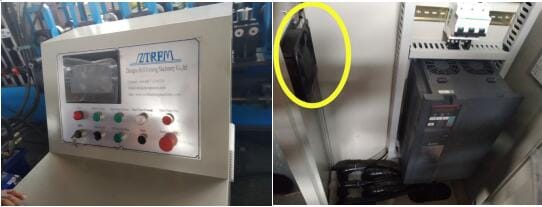

Para el control del PLC, la maquinaria de Zhongtuo diseña así:

Enchufes de aviación

Aquí está el video de trabajo de la máquina perfiladora de láminas para techos metálicos TR4-36 para su referencia :

Para esta máquina, si desea saber más, contáctenos en cualquier momento
