| El dibujo de perfil requerido. | |
 | |
 | |
| Componentes de Acanadora RN100-35 | | Part 1 | Desbobinador Manual 5 Ton | set | 1 | Manual | | Part 2 | Máquina formadora principal | set | 1 | Accionamiento de cadena | | Part 3 | Sistema de control PLC portátil. | set | 1 | Delta | | Part 4 | Estación de bombeo hidráulico | set | 1 | Con ventilador de refrigeración | | Part 5 | Corte posterior- Cr 12 (por eje/cilindro) | set | 1 | Automático completo | | Part 6 | Mesa de recibir productos | Set | 1 | 3m*1m*0.6m |
| |
| Proceso de producción de Máquina conformadora RN 100-35 | |
| Desenrollar→Alimentando material en la máquina→Perfilado→Longitud de medición→ Corte automático→Productos que reciben  | |
| Series | Details | Parameter |
| Material | Materia prima | Galvanized steel / Aluzinc |
| Espesor del material | 0.3-0.8mm |
| Ancho efectivo de la cobertura | 1050 mm |
| Ancho ampliado | 1220 mm |
|
|
| Part 1: Desbobinador Manual 5 Ton |

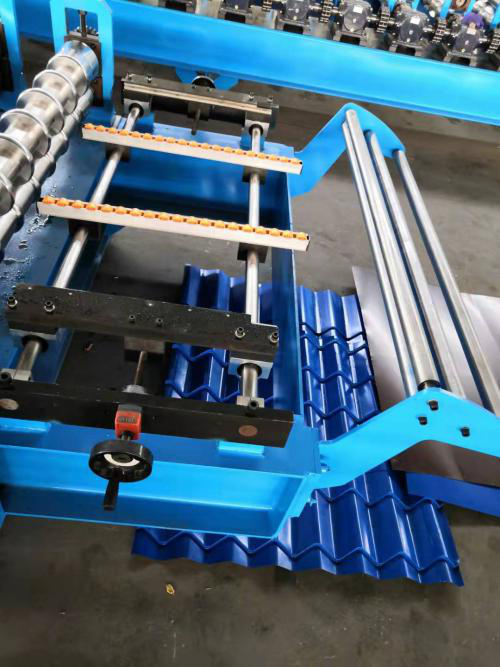

| 5 Ton Sistema de desenrollado | Uso: Se utiliza para soportar la bobina de acero y desenrollarla de forma giratoria. Desenrollamiento pasivo tirado por sistema de conformado. Tipo decoiler: manual Capacidad de carga: 5 t Ancho de desenrollado: 1220 mm Diámetro interno: 450-550 mm Cantidad: 1 setParte de alimentación de la bobinaUso: Ponga la materia prima (placa de acero) en la plataforma para fabricarla y procesarla, puede garantizar que los productos estén limpios, paralelos y que todo sea uniforme. Consulte el reglamento del equipo para conocer la función de localizar el hierro en ángulo. |
 |

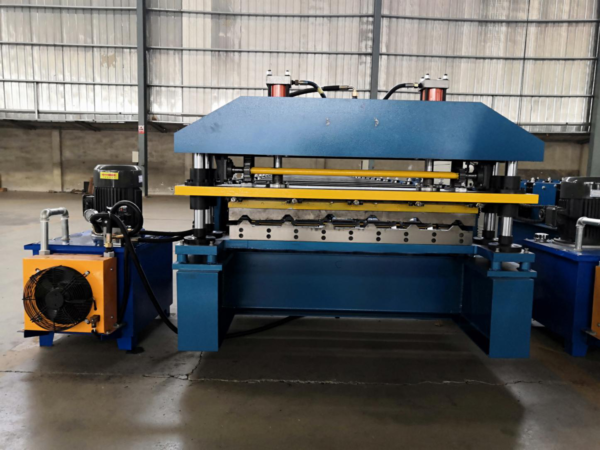

| Part 2:Máquina formadora principal (Acanadora RN100-35 ) |

|

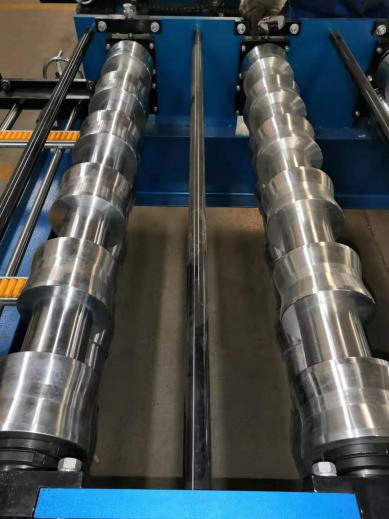

| Sistema de perfilado | Material de rodillos | Acero 45 #, superficie cromado duro. |
| Fijador de rodillos | Placa media soldada |
| Diámetro de los ejes | Φ 80 mm |
| Material de los ejes. | Acero 45 # |
| Número de rodillos | 20 rodillos |
| Velocidad de trabajo | 20-35 m/min |
| Ajuste de tamaño | Automáticamente por control PLC |
| Potencia principal | 10 kw |
| Marco de maquina | Grosor 25 mm Estructura vertical de Acero soldado de H400 (combinación de estructura más fuerte con eje de 85 mm de diámetro) |

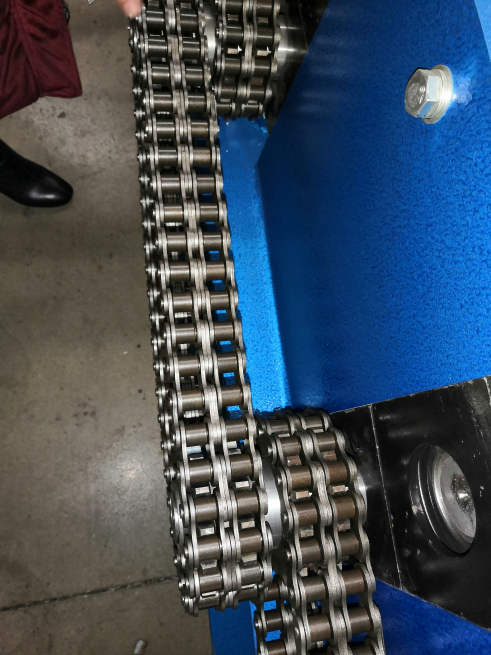

| Modo de accionamiento | Cadena 2 |
| Rodillo de estampado Φ 120 mm |
| |

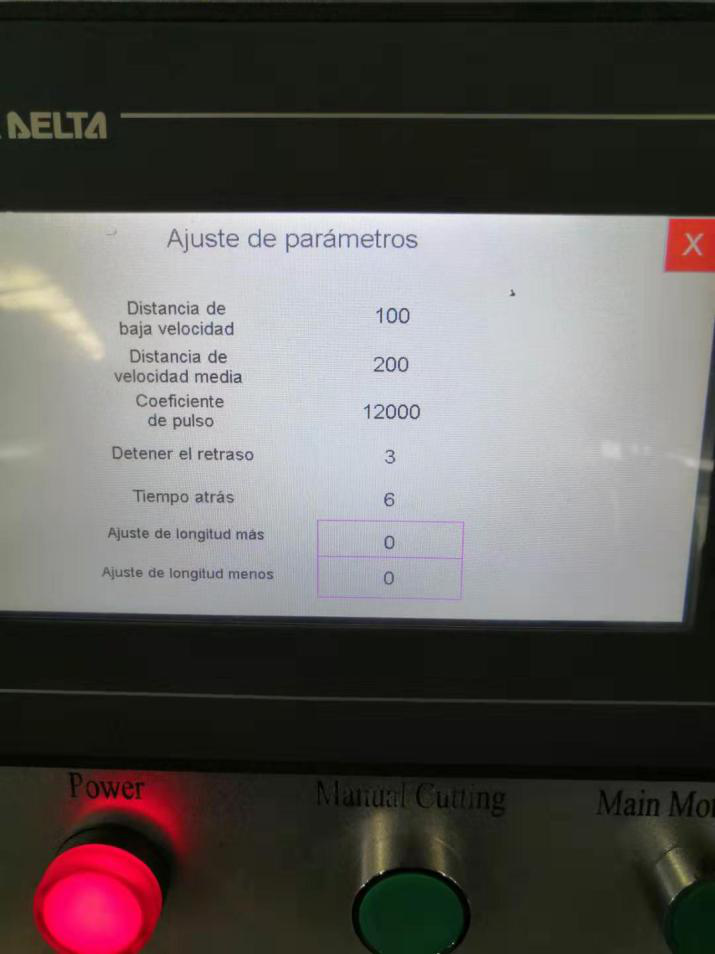

| Part 3: Sistema de control PLC de Acanadora RN100-35 |
| Sistema de control | Marca de frecuencia | Adopte Delta Taiwan |
| Marca PLC | Delta Taiwan |

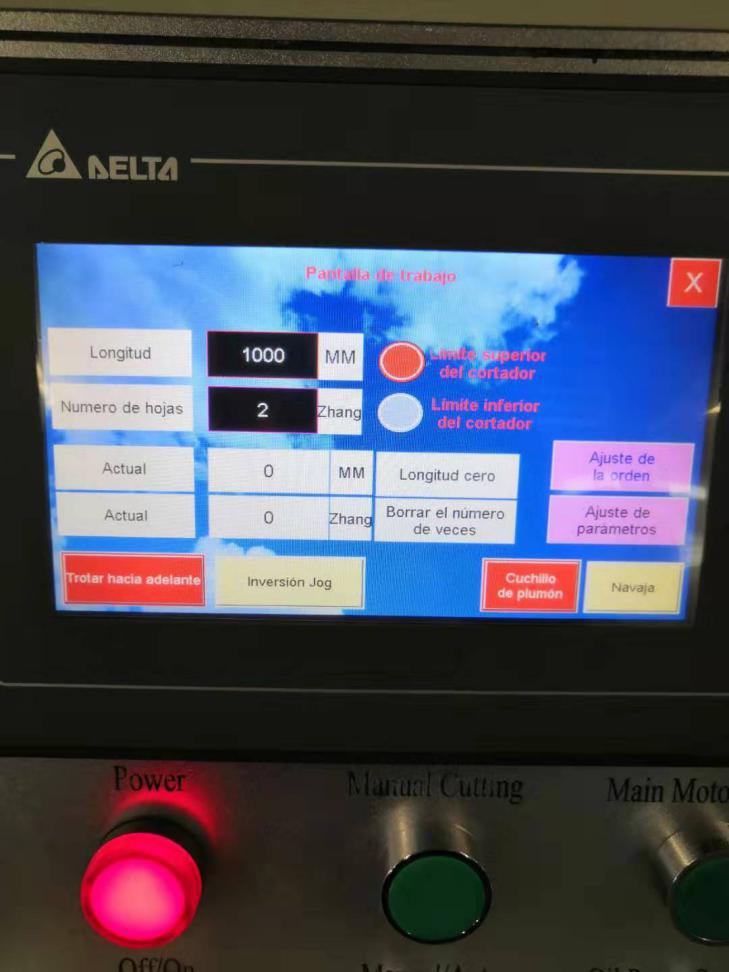

| Tipo de pantalla | Pantalla táctil y botones |

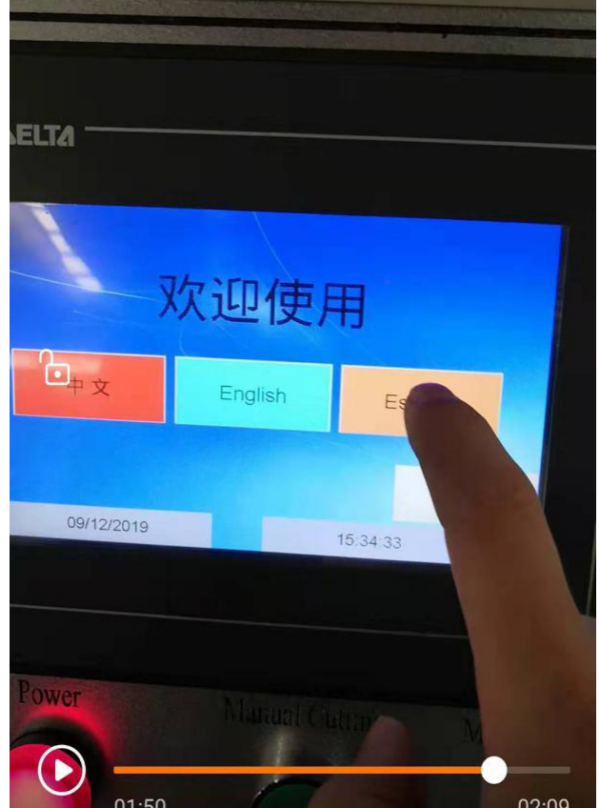

| Idioma de la pantalla | chino / español/ íngles |
| Parada de emergencia | Hay un botón en el panel de control para hacer que la máquina se detenga directamente en una situación de emergencia |
| Codificador | Codificador Omron para la medida de longitud. |
| Baja presión eléctrica | Marca Schneider |
| Comando de control | Ajuste de tamaño, velocidad, longitud de corte, cantidad de corte, parada de emergencia, etc. |
|

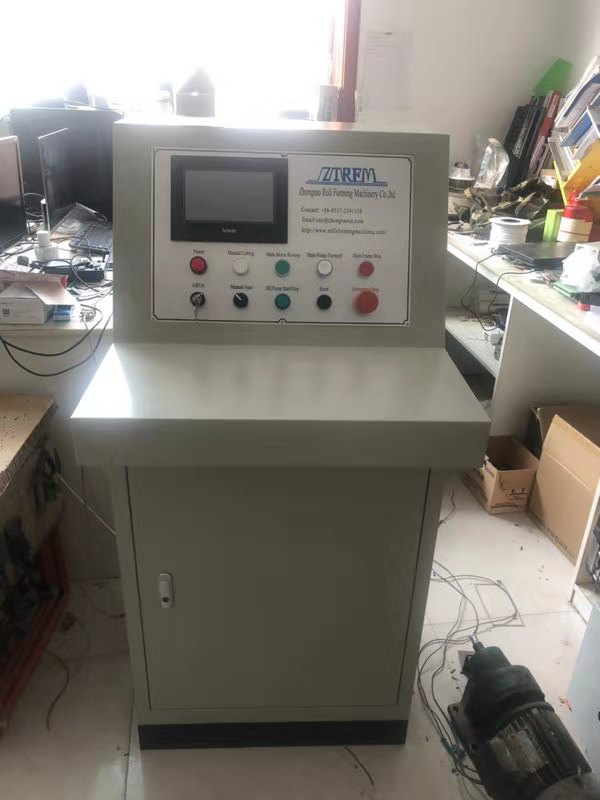

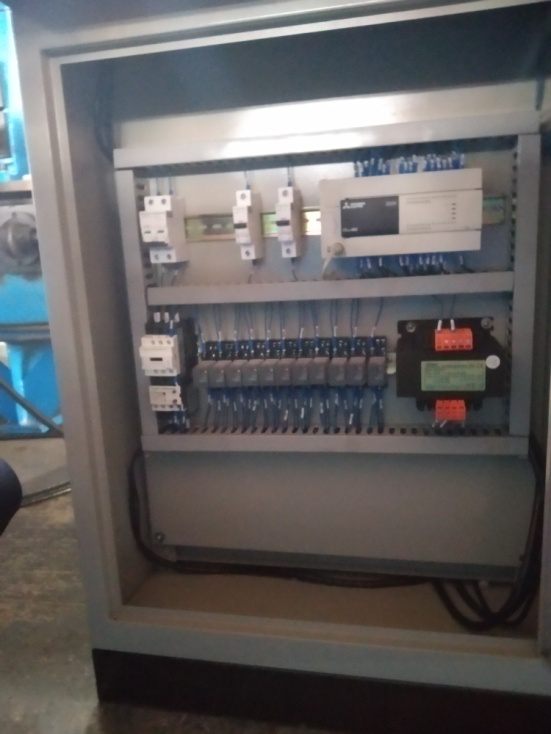

| La estación de control de Acanadora RN100-35 |
 |
| Part 4: sistema hidráulico de Acanadora RN100-35 |
| sistema hidráulico | marca de sistema hidraulico | Sistema hidráulico avanzado de Taiwán |
| Tipo de trabajo | Corte hidraulico |
| Método de conducción | Por tipo de pilar Cilindro |
| Potencia del motor hidraulico | 5.5 kw |
| Cantidad de cortador | 1 |
| Material de corte | GB-Cr12 |
| Tolerancia de longitud de corte | ±1.5mm /6m |
| Característica de corte | Sonidos bajos y condiciones de trabajo constantes |
| Característica de la bomba | Con dispositivo de refrigeración. |
| Nota | Proporcionaremos el programa PLC al cliente. |

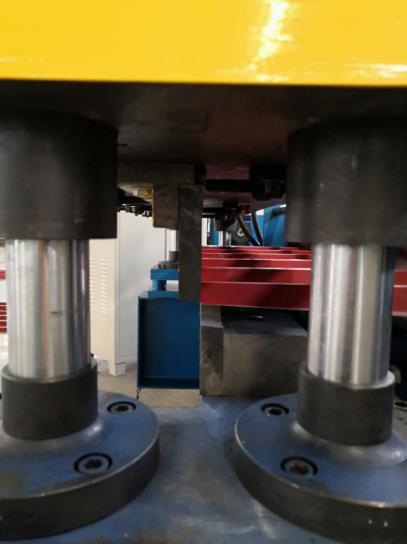

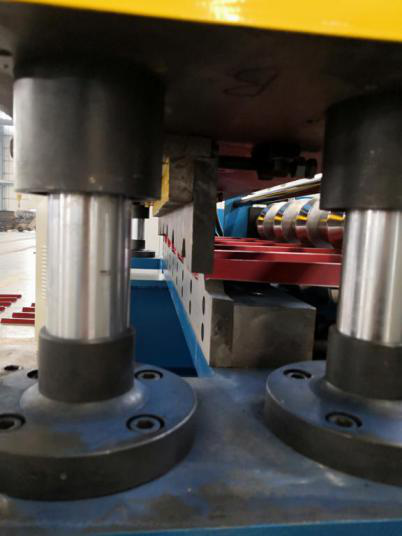

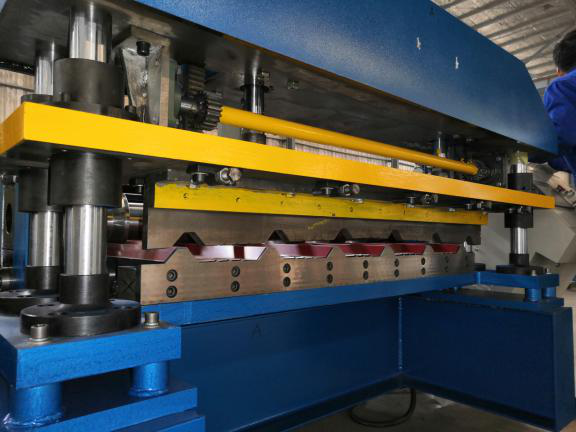

| Dispositivo de corte por eje / cilindro | Automático completo | Accionamiento hidráulico avanzado, corte automáticos después de la formación, sin distorsión ni desperdicio, factor de seguridad de alto nivel, Sonidos bajos y condiciones de trabajo constantes, con 4 pilar cilintro. La cuchilla se fija en la placa horizontal, El poste guía impulsa la placa horizontal para cortar, la cuchilla no está directamente estresada y la vida útil es más larga. |
 |
 |
| Part 5: sistema de recogida de productos |
| Mesa de recibir productos | Tamaño | 3m*1m*0.6m |
| Tipo de trabajo | Adopta acero soldado y rodillo soportado para transmitir los productos |
 |
| Piezas de repuesto | |
| N/M | DESCRIPCIÓN | CANTIDAD | | 1 | Piezas dañadas fáciles fusible 4 pcs | 2 pcs | | 2 | Fusible | 4 pcs | | 3 | Esteras de goma | 1 pcs | | 4 | Llave para tornillo | 1 set |
| |
| Otros elementos | |
| Peso de la máquina:Acerca de 6 toneladas | |
| Dimensión de la máquina: Acerca de 8000 х 1500х 1000 mm | |
| Color de la máquina: azul | |
| Voltaje de trabajo: 220V-60HZ-3P | |
| Potencia total: 15.5 kw | |
| HS code:8455221000 | |
| Paquete: paquete desnudo | |
| Container: 1*40 GP | |
