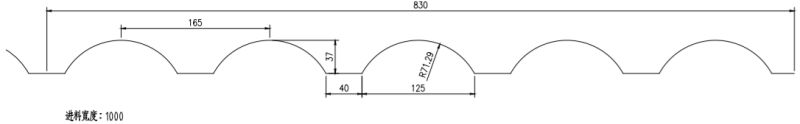

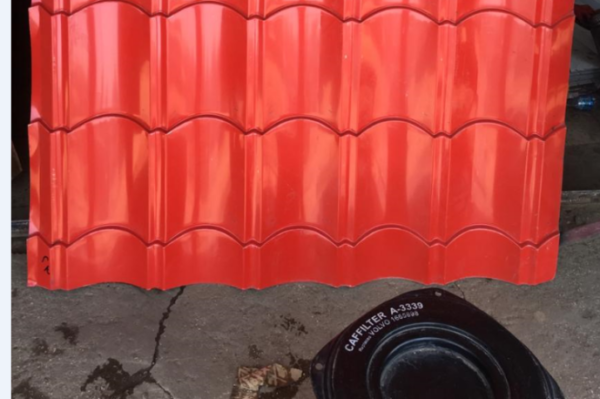

Perfil de dibujo del cliente:
Espesor del material: 0.3 a 0.8 mm
bobina de entrada ancho:1000mm
video de la maquina :
https://www.youtube.com/watch?v=JvV3yxoj-Ak
| La máquina perfiladora está compuesta por los siguientes elementos | |||
| NO. | Nombre del árticulo | Cantidad | |
| 1 | Plataforma de nivelación con sistema de corte manual | 1 set | |
| 2 | Máquina perfiladora principal con caja de cambios | 1 set | |
| 3 | Mecanismo escalonado con parte cortante, marco completo | 1 set | |
| 4 | Estacion Hidraulica | 1 set | |
| 5 | Sistema de control PLC | 1 set | |
| 6 | Piezas de repuesto:
1.Fácil piezas dañadas: conk 2 piezas, fusible-enlace 4 piezas 2. Alfombrilla de goma 1 pcs; 3. Llave de perno 1 pcs 4. Un juego de cuchillas de corte |
1 set | |
| DETALLE CADA PARTE INTRODUCCIÓN | |||

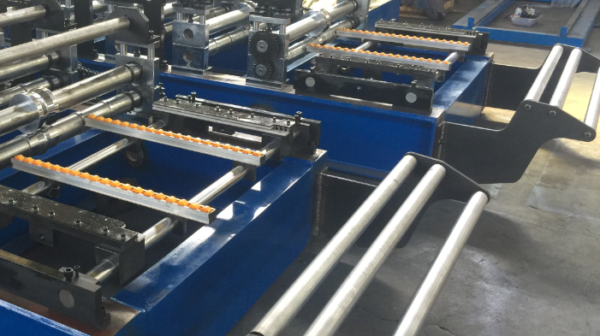

| Plataforma de entrada (Imagen 2) | |||
| Uso | Coloque la materia prima (placa de acero) en la plataforma para fabricarla y procesarla, puede garantizar que los productos estén limpios, paralelos y que todo sea uniforme. Consulte la regulación del equipo para conocer la función de ubicar la placa. | ||
| Esta parte niveladora puede proteger la superficie de la bobina con rodillos de goma. | |||

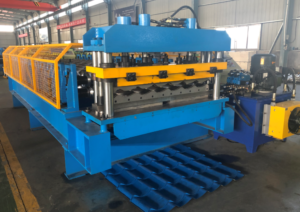

| Sistema de formación de rollo principal (imagen 3) | |
| Uso | Para mantener la forma y la precisión del producto, adopta una estructura de lámina soldada, un motor reductor, una transmisión de cadena, un rodillo cromado que puede mantener la superficie de la placa de moldeo lisa y no es fácil de marcar cuando se estampa. |
| Tamaño | Aproximadamente 8500х1400х1500 |
| Peso | 10 t |
| Voltaje | 380V / 50HZ 3 fases o personalizar |
| Rodillo de fijación | Marco de molde de espesor 45 mm |
| Marco | Acero 400 H |
| Transmisión | Caja de cambios |

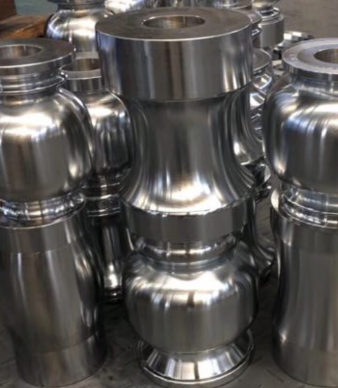

| Material de rodillos | Acero 45 #, cromado duro superficial |
| Material de ejes | 45 # acero |
| Diámetro de ejes | Φ90mm |
| Número de rodillos | 13 rollers |
| Poder principal | 7.5kw |
 |
|

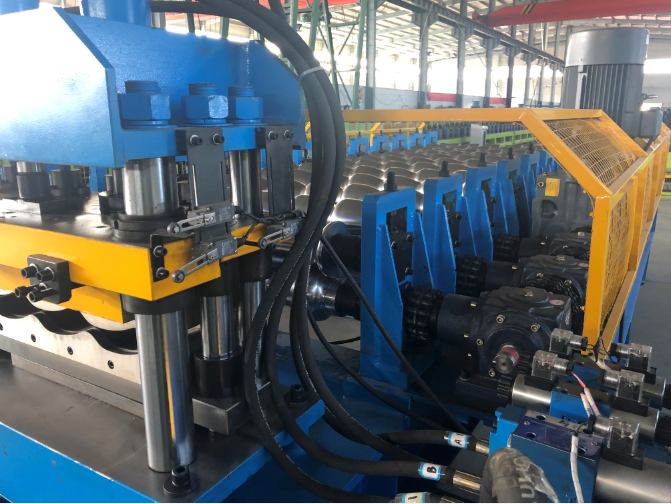

| Mecanismo escalonado
Este es un diseño nuevo. Combinamos la formación y el corte por pasos para aumentar la velocidad de trabajo de la máquina y ahorrar muchas bobinas mientras se trabaja. |
|
| Uso | Se utiliza para el moldeo final de peldaños y baldosas esmaltadas. |
| Material de molde | Cr12 apagado |
| Sistema de corte | |
| Uso | Corte automático controlado por PLC. Adopta el accionamiento hidráulico y la ubicación automática para decidir la dimensión y cortar los productos objetivo. |
| Material de cuchillas | Cr12 apagado |
| Fuente de alimentación | Poder hidráulico |
| Componentes | Contiene un juego de cuchillas, un tanque hidráulico y una máquina de corte. |
 |
|

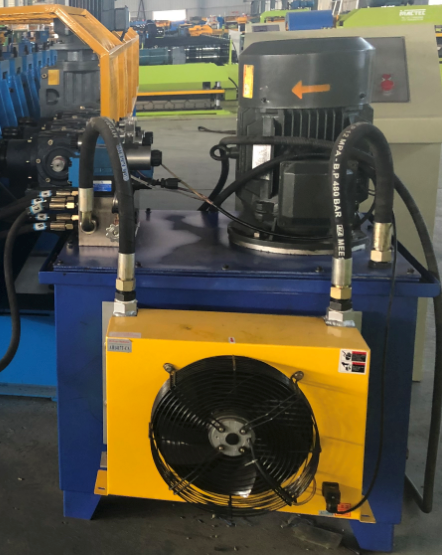

| Estación Hidráulica (imagen 6) | |
| Uso | Está controlado por una bomba de engranajes. Después de llenar el aceite hidráulico en el tanque de aceite hidráulico, la bomba acciona la máquina cortadora para comenzar el trabajo de corte. |
| Poder | 7.5kw |
| Aceite hidráulico | 46# |
| Componentes | El sistema incluye un conjunto de tanques de aceite hidráulico, un conjunto de bombas de aceite hidráulico, cuatro tubos hidráulicos y dos conjuntos de válvulas de solenoide.
Para estaciones hidráulicas, utilizamos válvulas con gran caudal y mayor caudal. Además, proporcionaremos ventiladores para el sistema de enfriamiento hidráulico para garantizar un funcionamiento estable en el caluroso verano. |
  |
|

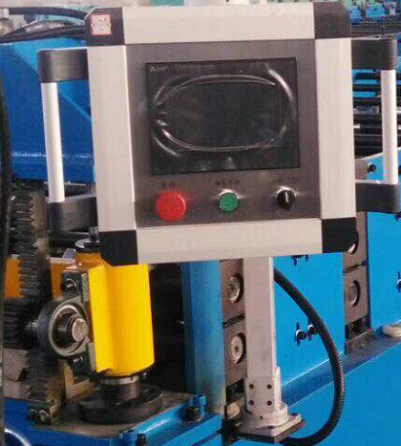

| Sistema de control eléctrico (imagen 7) | |
| Uso | PLC adoptado, convertidor de frecuencia, pantalla táctil Delta de Taiwán para garantizar una alta velocidad con estabilidad, precisión y vida útil |
| Marca | Otro elemento eléctrico son Panasonic o Siemens |
| contador | Un contador mide la longitud, pulsa y decide la longitud |
| Marca | Codificador Omron para medición de longitud |
| Tipo | PLC portátil pequeño PLC |
 |
|
| Condiciones de pago | Pago: 30% T / T por adelantado y saldo 70% después de la confirmación de la inspección antes del envío.
Entrega: dentro de los 45 días hábiles posteriores a la recepción del depósito. |
| Garantía | 1. Un año, y proporcionaremos el soporte técnico para toda la vida.
2. Capacitación: el comprador debe cobrar la visa, el boleto de regreso, la comida y el alojamiento en el extranjero y USD50 / persona / día por salario. 3. Necesidad de un técnico 4. Tiempo de entrenamiento: una semana (contiene el tiempo de instalación y ajuste) |

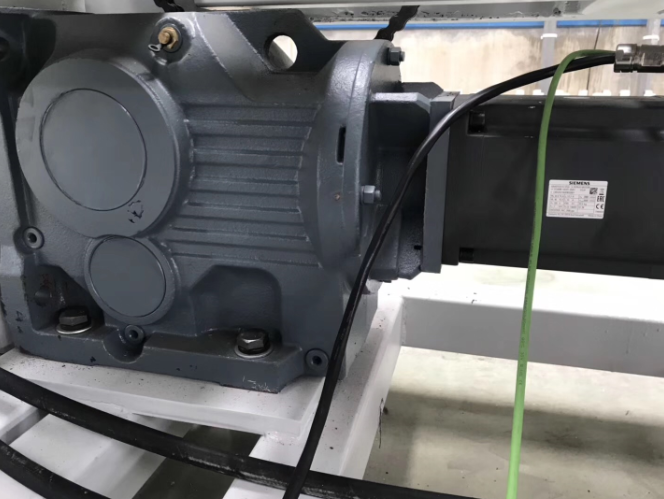

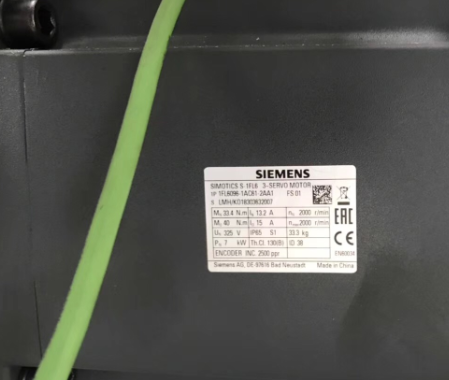

Para el motor, usaremos Simens, por mucho tiempo de uso y fácil de cambiar. |
|
