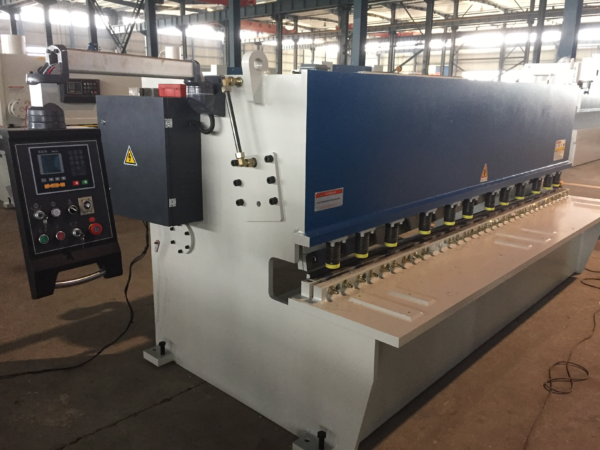

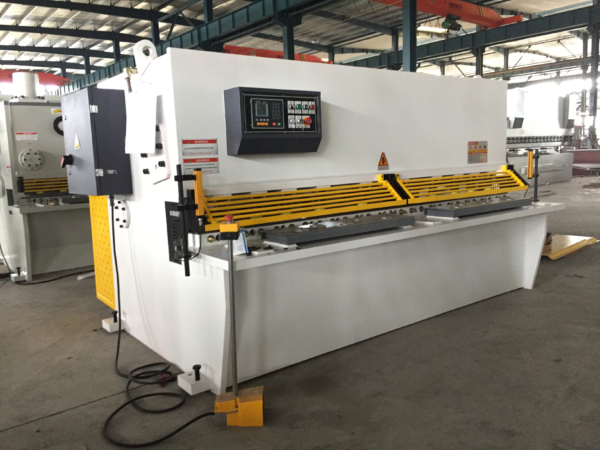

Cizalla hidráulica modelo uno 4 * 3200 NC (TIPO DE VIGA DE GIRO)

Cizalla hidráulica modelo uno 4 * 3200 NC (TIPO DE VIGA DE GIRO)

Cizalla hidráulica HSS 4 * 3200

Especificaciones de  Cizalla hidráulica
 Max. espesor de corte4mm
 Max. Ancho de corte3,200mm
Ángulo de corte1°30ˊ
Tiempos de carrera12 t/min
Max. Distancia del medidor trasero530mm
 Longitud de la hoja3,300mm
Banco a altura del suelo740mm
MotorTipo: suangta Y132M-4
 Poder:7.5KW
Velocidad rotada:1440r/m
Presión de la bomba de émbolo axialTipo:CPO-G16F
Velocidad rotada:16L/min
Presión:20mpa
 Dimensión3700*1700*1800 mm
 Peso4,800kg
Parte principal Origen
 Artículos OrigenLinked / Vinculado
Material de la cuchilla6CrW2SiHRC 53º-55º
 Válvulas hidraulicasGERMAN REXROTHwww.rexroth.cn
Elemento de selladoJAPAN  NOKwww.nok.co.jp
Motor (Main )CHINA  SUANGTAwww.masshuangta.com
BombaUSA SUNNYwww.hytek.cn
Tornillo de bolaYINLEI
 Electricidad principalFRANCE Schneiderwww.siemens.com.cn
Voltaje y corrienterefer client
ControlEstun E21Swww.estun.com
Convertidor de frecuenciaCHINA TAIWAN SHIHLINwww.seec.com.tw
Característica estándar  de Cizalla hidráulica
Fabricación de la parte principal del cuerpo con piso CNC y máquina perforadora, alcanza el estándar europeo
Todo el marco de acero soldado proporciona máxima rigidez y precisión de corte
Viga superior abatible que trabaja sobre rodamientos de rodillos de alta precisión y autoalineadores
 Viga superior y mesa de trabajo de construcción tipo caja
 Mecanismo de ajuste rápido de espacio de cuchilla
 Sistema de backgauge abatible para cortar piezas más largas que el rango de backgauge
 Función de retracción del backgauge
 Unidad hidráulica compacta y de bajo mantenimiento ubicada debajo de la mesa de trabajo
 Cilindros hidráulicos de diseño simple y de fácil mantenimiento.
Sistema de retención hidráulica
 Protección de sobrecarga hidráulica
 Sistema de ajuste fino para cuchillas.
 Longitud de carrera ajustable para aumentar el número de carreras en cortes más cortos
 Característica del sistema
E21S SYSTEM
*Control de retroceso
*Control para motores generales de CA, convertidor de frecuencia
*Posicionamiento inteligente
*Doble salida digital programable
*Contador de existencias
*Memoria de programa de hasta 40 programas
*hasta 25 pasos por programa
*Posicionamiento de un lado
*Función de retracción
*Copia de seguridad / restauración de parámetros clave
Partes opcionales
•Sistemas de soporte trasero neumático para láminas delgadas.
• Longitud del backgauge que no sea estándar
•Brazos de soporte delantero con ranura en T con escala y tope abatible
•Brazo de escuadra y longitud del brazo delantero que no sean estándar
• Medidor de ángulo
• Protector de dedo frontal elevable de 1000 mm con interruptor de seguridad con enclavamiento eléctrico
• Almohadillas de sujeción
• Unidad de control colgante
• Nachi Pump
• WANNAN Motor/Siemens Motor
• Válvulas hidráulicas Rexroth
 Artículos de precio
1. El precio USD
Observaciones:a. Los precios anteriores son FOB
b. Las máquinas principales están cargadas desnudas en el contenedor.
c. Todo el precio anterior excluye los cargos de instalación.
d.ordenar contenedor como LCL = menos que la carga del contenedor
2. Condiciones de pago30% del monto del contrato como anticipo pagado por T / T; el 70% restante
debe ser pagado por T / T antes del envío.
3. Puerto de embarqueShanghai/Nanjing
4.Puerto de destinoComo requisito del comprador
5. Momento del envíoEntrega dentro de Max. 18 días hábiles después de recibir el anticipo y confirmar el especificaciones técnicas.
6. GarantizarDoce meses contados desde la fecha de carga. Esta garantía excluye las partes que requieren el mantenimiento normal de la planta. La garantía se limita estrictamente a la reparación y el reemplazo de las piezas mecánicas suministradas por nosotros que se encuentran defectuosas siempre que se haya producido una falla durante el uso ordinario del equipo y no se acepta y reclama debido a daños a personas, bienes o pérdidas. de produccion.
7. InstalaciónDespués de que la máquina llegue al destino, el vendedor enviará un técnico a la fábrica del comprador (opcional por el comprador) para instalar la máquina si el comprador lo desea. El comprador necesita proporcionar algunos técnicos para ayudar en el trabajo de instalación.
Período de instalación: aproximadamente 7 días. (El comprador debería estar preparado para la lámina de acero, colocar la máquina en la base antes de la salida de los técnicos del vendedor)
Período de entrenamiento: unos 3 días. (El vendedor puede proporcionar capacitación en el lugar de la operación si el comprador lo necesita).
8. Force majeureFor failure or delay in delivery of the entire or a portion of the goods under this
contract in consequence of any force incidents, settled by negotiation.

Imagen de detalle de la máquina

atrás

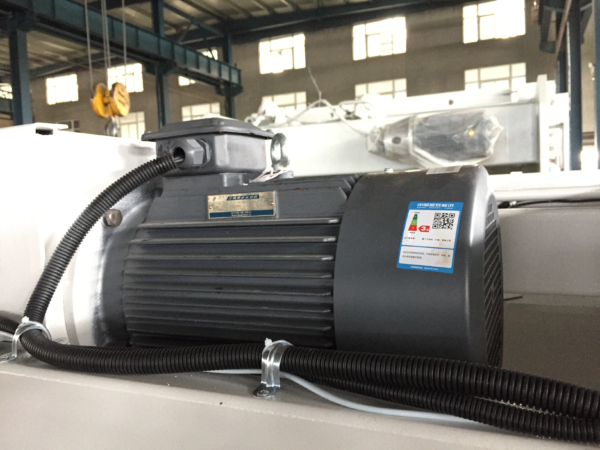

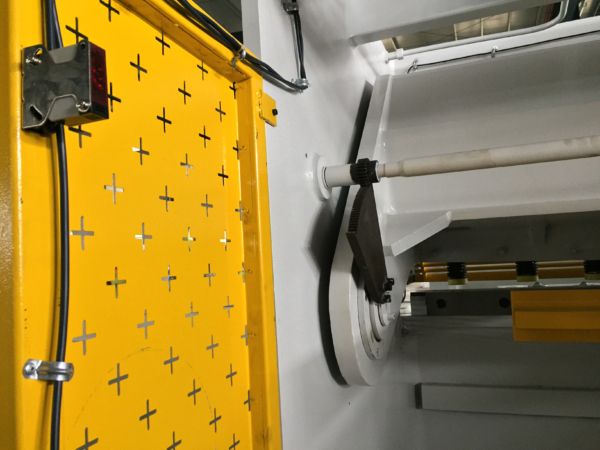

LIMPIEZA DE CUCHILLOS                                                                     MOTOR PRINCIPAL

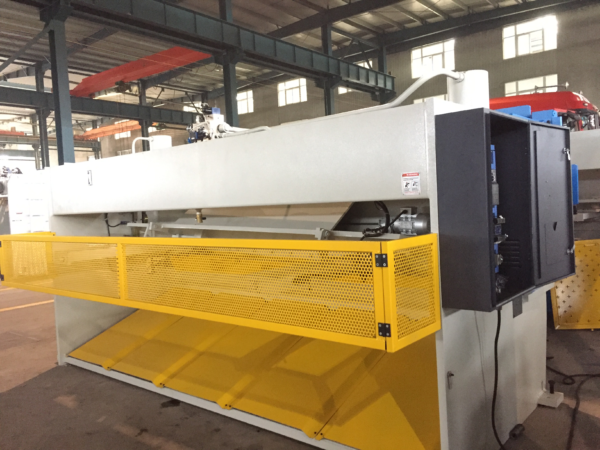

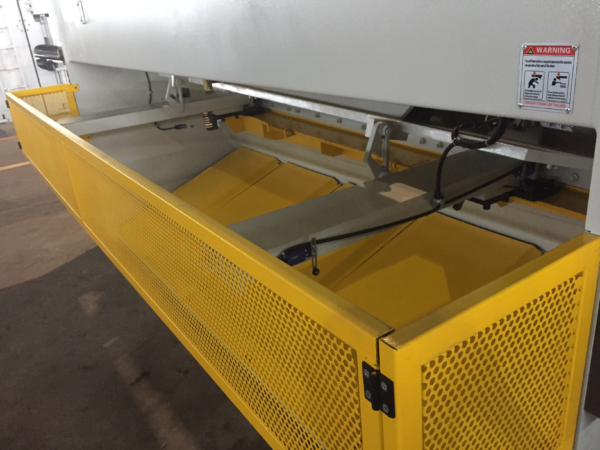

MESA DE TRABAJO - PROTECCIÓN DE DEDOS                            CAJA ELECTRICA



ALGUNOS ACCESORIOS OPCIONALES

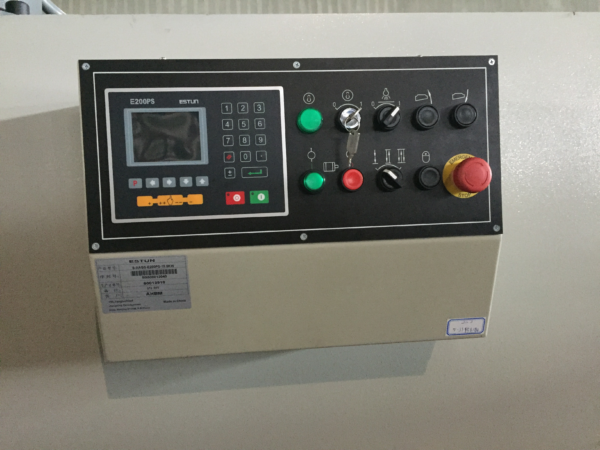

COLGANTE
UNIDAD DE CONTROL

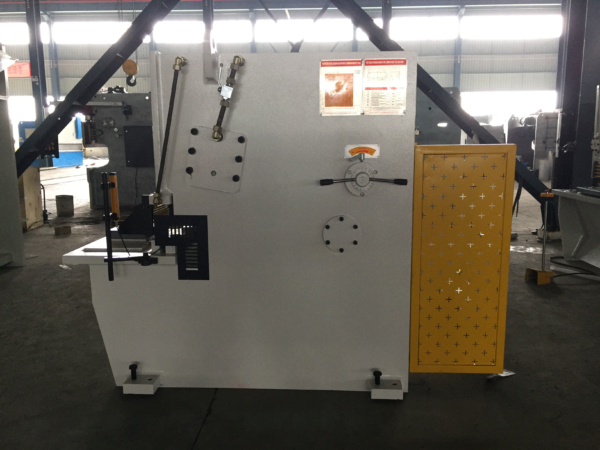

PARTE DE ATRÁS

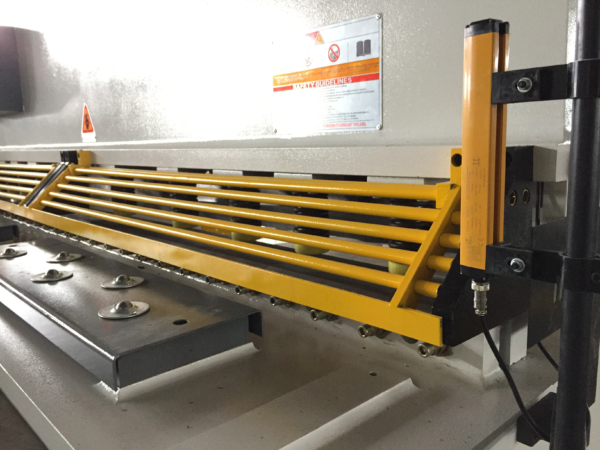

PROTECCIÓN DE LUZ

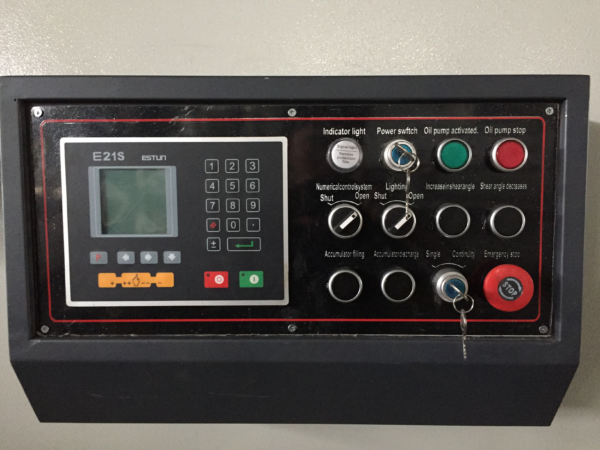

CONTROL CNC
SISTEMA
