plegadora hidráulica / roladora 63T 3200 NC SYSTEM

Date： 2019-12-13 Categories： Producto

Proyecto requerido - Modelo uno 63T 3200 NC SYSTEM plegadora hidráulica (roladora )

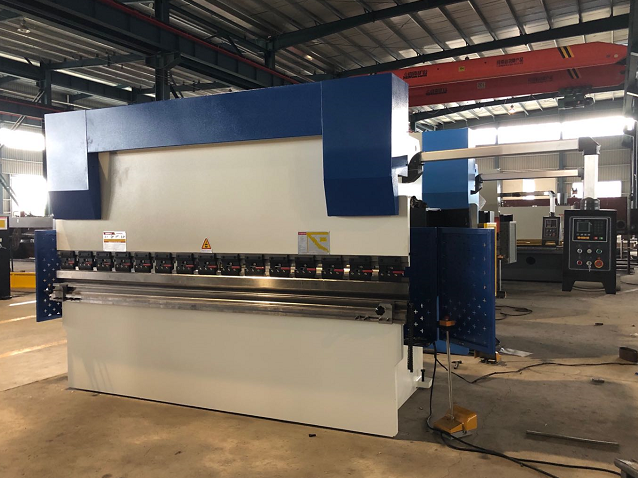

plegadora hidráulica HPB-63t 3200 NC (roladora )

UNO Especificaciones de roladora

Presión nominal

630KN

Ancho de banco

3,200mm

Distancia del polo

2,400mm

La profundidad garganta

250mm

Deslice el trazo

100mm

Max. Altura abierta

340mm

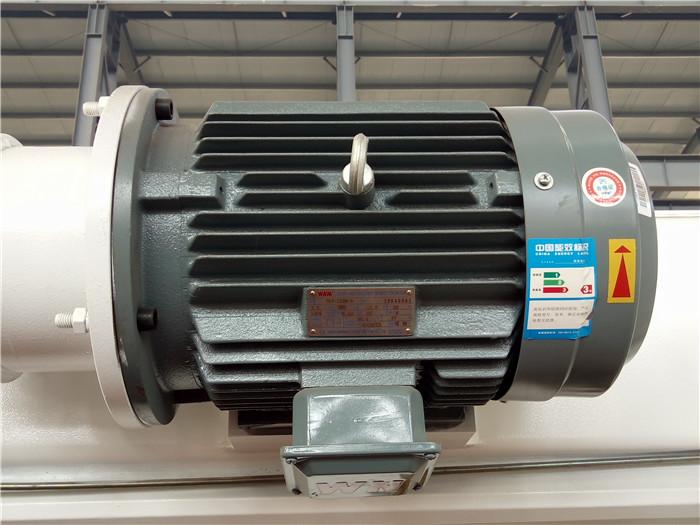

Motor principal

Tipo:

China shuangta Y132M-4

Poder:

7.5KW

velocidad:

1460 r/min

Bomba

Tipo:

SUNNY CPO-16-P-10R

presión

31.5mpa

Nominal

16Ml/r

Dimensión (L*W*H)

3400*1700*2200mm

Peso

4,500kg

Origen de los accesorios principales

Artículos Origen Vinculado

molde ascendente - 88 ° grado estándar 150 X26 X3200

MATERIA PRIMA MATERIA 42Crmo

TRATAMIENTO DE CALOR 40 ° -43 °

segmento en 4 piezas * 800 mm cada una

molde inferior -multi V one set 3200 mm de longitud

Cilindro

TAIFNEG

www.taifenghydraulic.com

Válvulas hidraulicas

GERMAN REXROTH

www.bosch-rexroth.cn

Elemento de sellado

JAPAN NOK

www.nok.co.jp

Motor

SHUANGTA

www.masshuangta.com
www.masshuangta.com

Convertidor de frecuencia

SHIHLIN

www.seec.com.tw

Electricidad principal

Schneider

www. Schneider.com.cn

Bomba

USA SUNNY

www.hytek.cn

Ejes X Tornillo de bola y accionamiento lineal (estándar)

YINLEI

Voltaje y corriente

Como requisitos

Sistema de control

ESTUN NC E21

www.estun.com

DOS Característica estándar de roladora

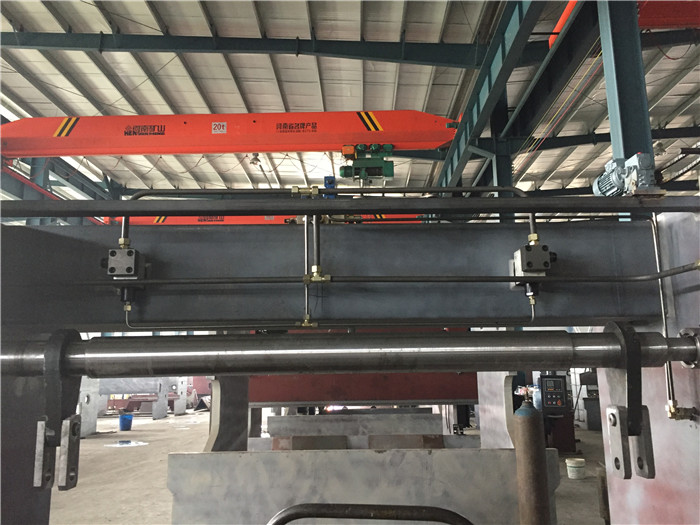

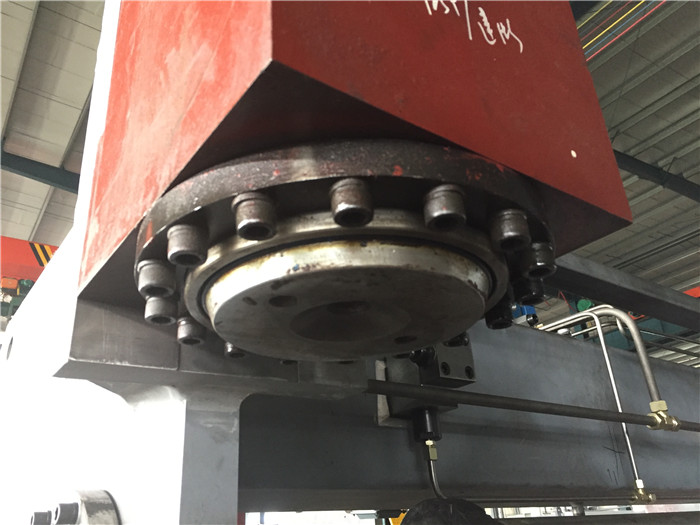

Circuito de aceite hidráulico, todo con accesorios de mordida de plomería o manguera de alta presión.

Viga de flexión de carrera descendente, accionada por dos cilindros

Estructura de acero monobloque soldada rígidamente para una deflexión mínima bajo carga

Recorrido del ariete totalmente soportado en correderas pertinax de baja fricción, que son fácilmente ajustables

Sistema hidromecánico patentado para un paralelismo exacto y una alta precisión de repetición

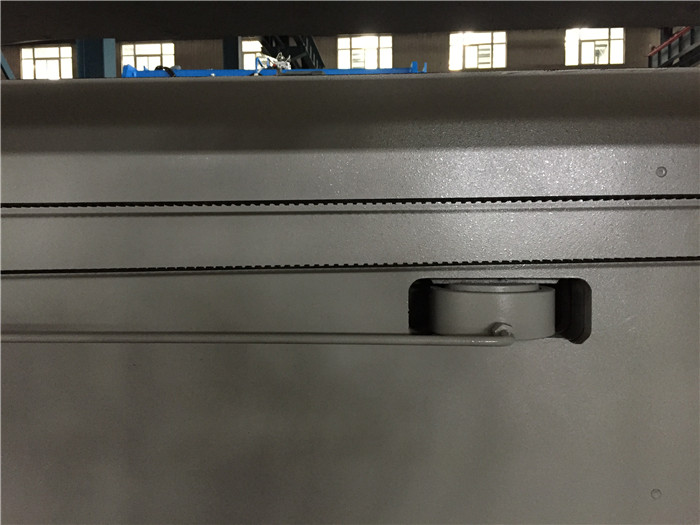

Varillaje sólido de barra de torsión para nivelar el ariete

Control de carrera del ariete mediante topes mecánicos de precisión integrados en cada cilindro y ajustados eléctricamente mediante botones con una pantalla de posición digital en el panel de control nc

Control de posición independiente de un tope de cilindro para proporcionar un ajuste de ángulo fino y / o posibilidad de flexión cónica

Valores altos de carrera y luz diurna para adaptarse a la variedad de herramientas

Interruptor de presión y manómetro para regular fácilmente el tonelaje de flexión y para evitar la flexión excesiva debido al fondo de las herramientas

Protección de sobrecarga hidráulica

Ciclo de doblado preestablecido de dos velocidades que brinda un acercamiento rápido, doblado lento y retorno rápido

Pedal de 3 funciones: flexión normal, pausa del rayo en cualquier punto de carrera, retorno automático del rayo al soltar el pedal

Colector hidráulico compacto de bajo mantenimiento.

TRES Características del sistema NC

ESTUN E21 NC SYSTEM

Features.

Indicador trasero y control de bloque

Posicionamiento inteligente

Contador de existencias

Ajuste del tiempo de retención / descompresión

Memoria de programa de hasta 40 programas.

hasta 25 pasos por programa

Posicionamiento de un lado

Función de retracción

Copia de seguridad / restauración de parámetros clave

mm / pulgada

English

CUATRO equipos estándar

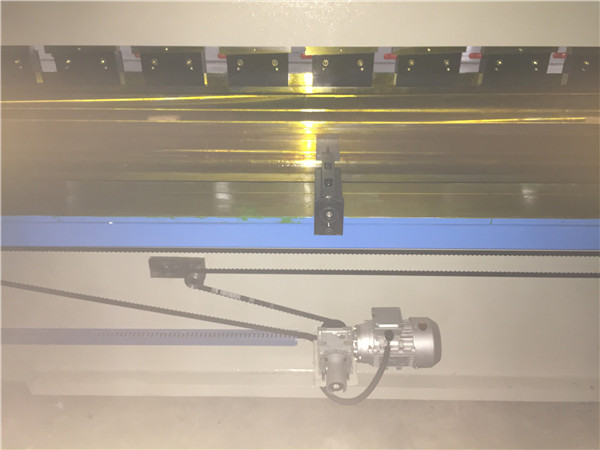

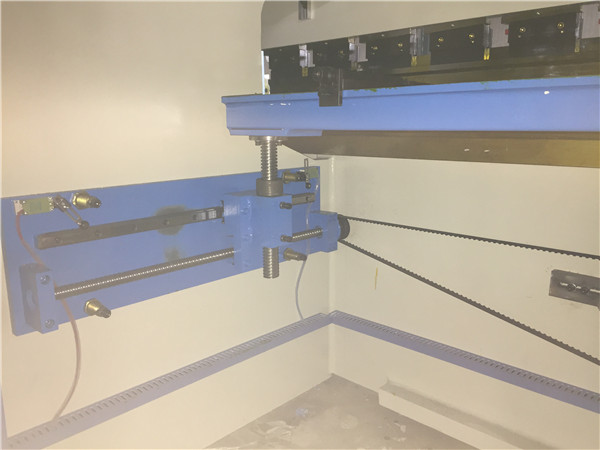

Tornillo de bolas y retroceso lineal

Interruptor de límite todos usan siemens o schneider

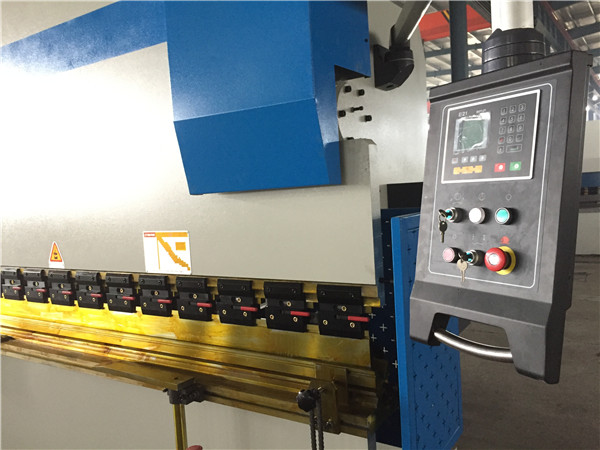

Portaherramientas superiores de estilo europeo con ajuste de cuña

Herramientas estándar: herramienta superior de cuello de cisne y herramienta inferior de múltiples vee

Contragolpe de tornillo frontal de 600/750 mm con control de lectura digital (con precisión de 0,1 mm) y dos topes con altura microajustable.

Interruptor de pie móvil (con botón de parada de emergencia)

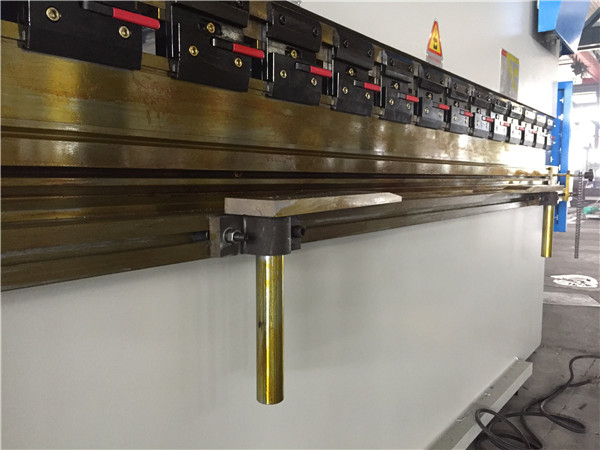

Dos brazos de soporte delantero de diseño europeo

Abrazaderas y cadenas manuales para alinear y asegurar la matriz inferior

Indicador de nivel del tanque de aceite

Paquete con un plástico entero resistente al agua, fácil de quitar y cubrir

CINCO equipos opcionales

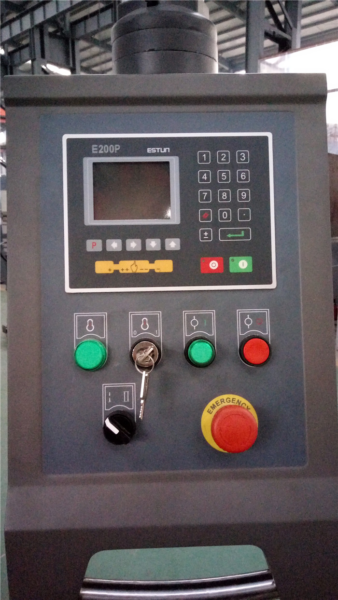

1• SIEMENS brand main motor 2•Estun E200P or Delem DA41s model CNC system

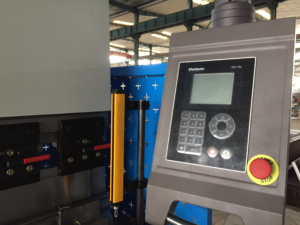

E200P DA41S

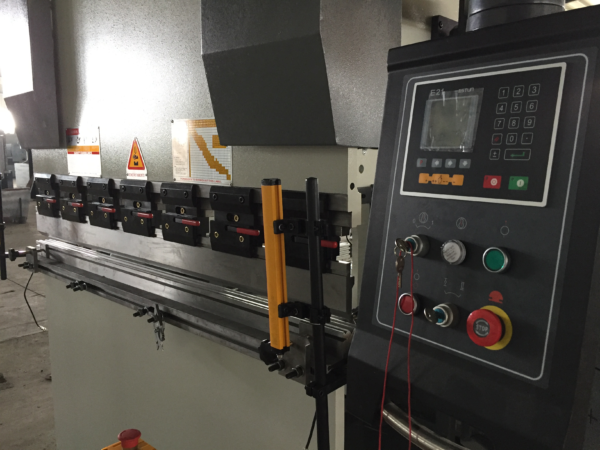

3 Guía de accionamiento lineal en el soporte de dedo de parada de fondo 4 Light or laser protection

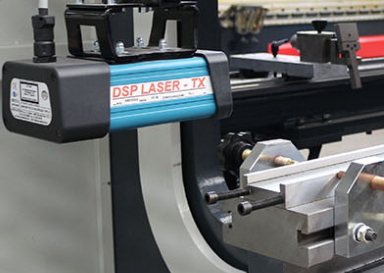

proteger con láser proteger la luz

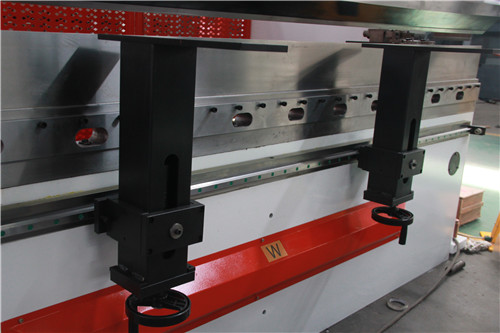

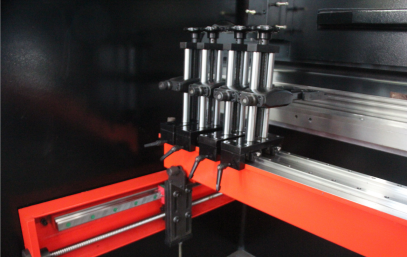

5 • Ajuste la altura Tope de dedo 6 • Ajuste el soporte frontal tipo altura

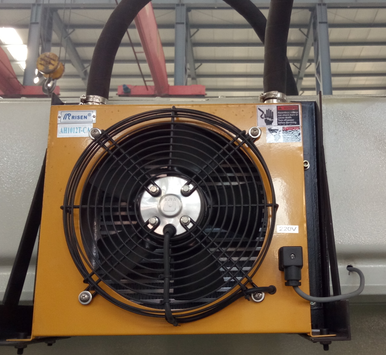

7. • Sistema de enfriamiento de aceite Van 8. • Mesa de coronación (manual)

A . tipo mecánico

B. tipo mecánico C. tipo hidráulico

SIETE temas de cotizacion

1. El precio	USD
Observaciones:	a.Costo transporte maritimo de contenedor 40 piel
	b. Las máquinas principales están desnudas cargadas en el contenedor.
	c. Todo el precio anterior excluye los cargos de instalación.
2. Condiciones de pago	30% del monto del contrato como anticipo pagado por T / T; el 70% restante debe ser pagado por T / T antes del envío.
3. Puerto de embarque	China
4. Puerto de destino

6. Garantía




	partes que requieren el mantenimiento normal de la planta. La garantía se limita estrictamente a la reparación y el reemplazo de las piezas mecánicas suministradas por nosotros que se encuentran defectuosas ,siempre que se haya producido una falla durante el uso ordinario del equipo, no se acepta y reclama debido a daños a personas bienes o pérdidas de produccion .
7. Instalación
opcional por el comprador

	Después de que la máquina llegue al destino, el vendedor enviará un técnico a la fábrica del comprador para instalar la máquina si el comprador lo desea. El comprador debe proporcionar algunos técnicos para ayudar en el trabajo de instalación.




	Período de instalación: aproximadamente 7 días. (El comprador debería haber estado preparado para la lámina de acero, colocar la base en la máquina antes de la salida de los técnicos del vendedor) Período de capacitación: aproximadamente 3 días. (El vendedor puede proporcionar capacitación en el lugar de la operación si el comprador lo necesita).
